Installation des cFos Charging Managers auf einem Raspberry Pi

1. Vorbereitung

Sie benötigen:

  • Raspberry Pi 3, 4 oder höher
  • ein passendes Netzteil
  • Micro SD-Karte (min. 16GB)
  • Kartenlesegerät für MicroSD-Karten
  • Raspberry Pi Imager Software

2. Betriebssystem aufspielen

cFos Charging Manager + Raspberry Pi - #1

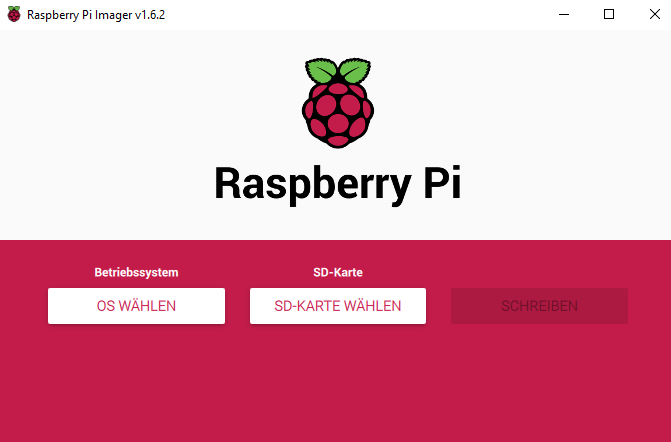

Installieren Sie die Raspberry Pi Imager Software auf Ihrem Computer. Stecken Sie die Micro SD-Karte in den Adapter und öffnen Sie den Raspberry Pi Imager.

cFos Charging Manager + Raspberry Pi - #2

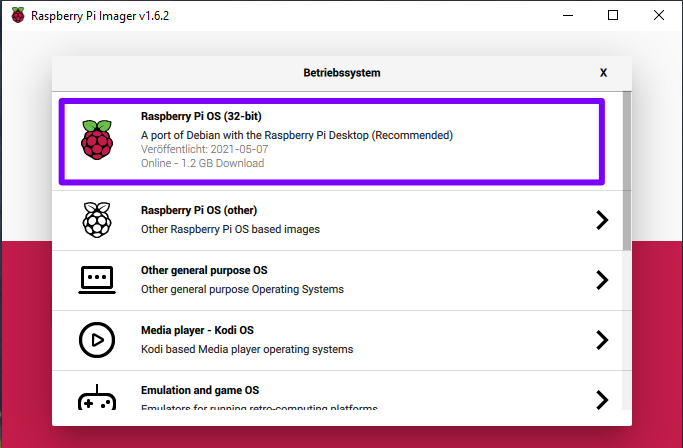

Wählen Sie unter: "OS Wählen" "Raspberry Pi OS" aus.
Unter "SD-Karte wählen" wählen Sie Ihre Micro SD-Karte aus.

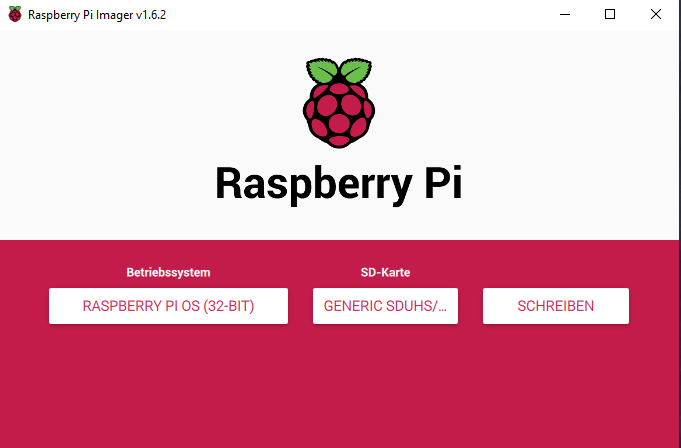

cFos Charging Manager + Raspberry Pi - #3

Um den Schreibvorgang zu starten klicken Sie auf "Schreiben". Bei dem Schreibvorgang werden alle vorhandenen Daten gelöscht - achten Sie darauf, dass das richtige Laufwerk ausgewählt ist.

3. SSH einrichten

cFos Charging Manager + Raspberry Pi - #4

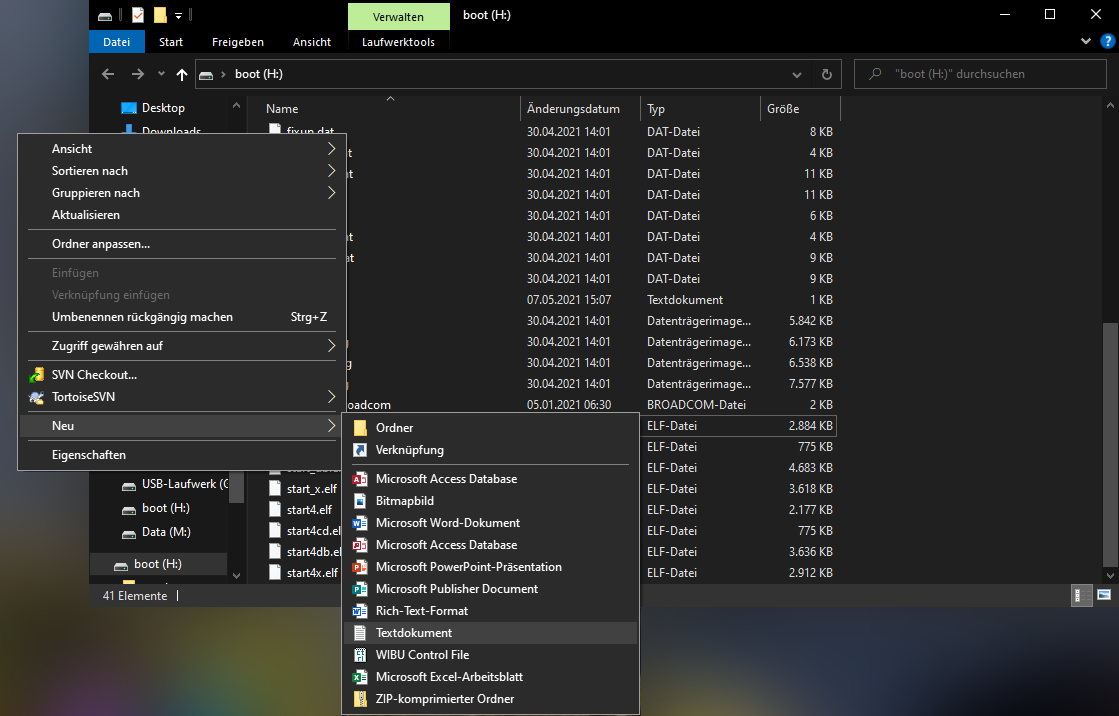

Sobald der Vorgang abgeschlossen ist, öffnet sich das Hauptverzeichnis der SD-Karte. Hier erzeugen Sie eine leere Datei mit dem Namen "ssh". Machen Sie dazu einen Rechtsklick und wählen Sie "Neu>Textdokument".

cFos Charging Manager + Raspberry Pi - #5

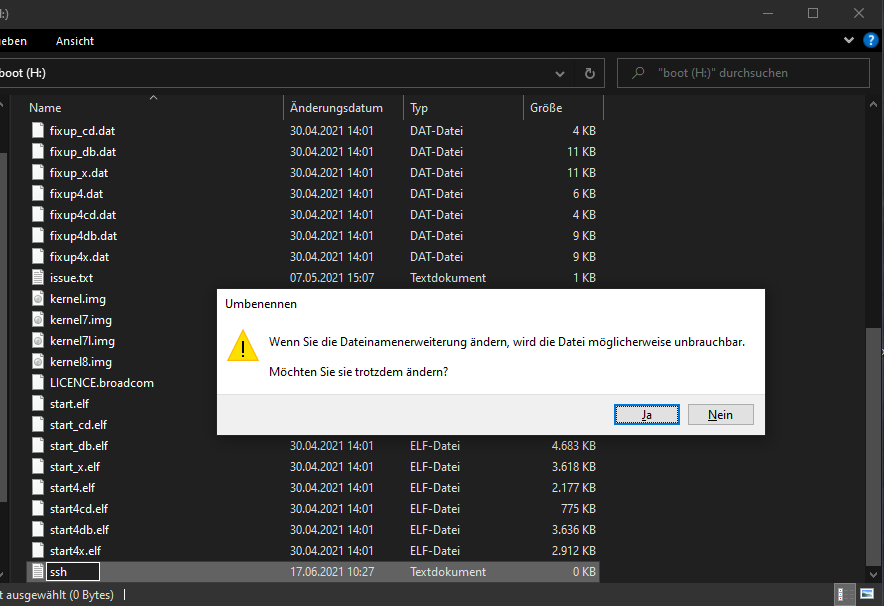

Geben Sie als Namen "ssh" ein und löschen Sie das vorgeschlagene ".txt" dahinter.

4. Verbindung mit dem Raspberry Pi

Werfen Sie die SD-Karte aus und stecken Sie diese in den Raspberry Pi. Verbinden Sie den Raspberry Pi mit einem Netzwerkkabel und dem Netzteil.
Warten Sie einen Moment bis der Raspberry Pi hochgefahren ist.

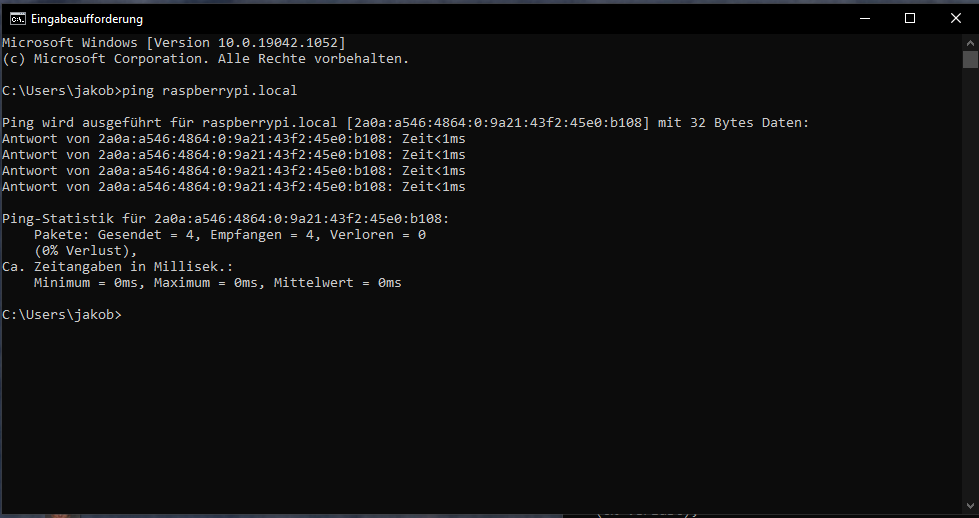

Um zu prüfen ob der Raspberry Pi über SSH in Ihrem Netzwerk verfügbar ist pingen Sie den Raspberry Pi mit folgendem Befehl auf der Kommandozeile an:

ping [IP-Adresse]

Bsp.: ping 192.168.0.153
(Die Kommandozeile öffnen Sie beispielsweise, wenn sie cmd in der Windows Suche eingeben. Die IP-Adresse können Sie in der Konfiguration Ihres Routers herausfinden.

cFos Charging Manager + Raspberry Pi - #6

Wenn Sie eine Fritz!Box nutzen können Sie statt der IP-Adresse auch "raspberrypi.local" verwenden)
Wenn das erfolgreich war, können Sie den Raspberry Pi via SSH erreichen. Dazu geben Sie folgenden Befehl ein:

ssh pi@[IP-Adresse]

Das Passwort für den Zugriff ist: "raspberry" (Das Passwort ist während der Eingabe nicht sichtbar).

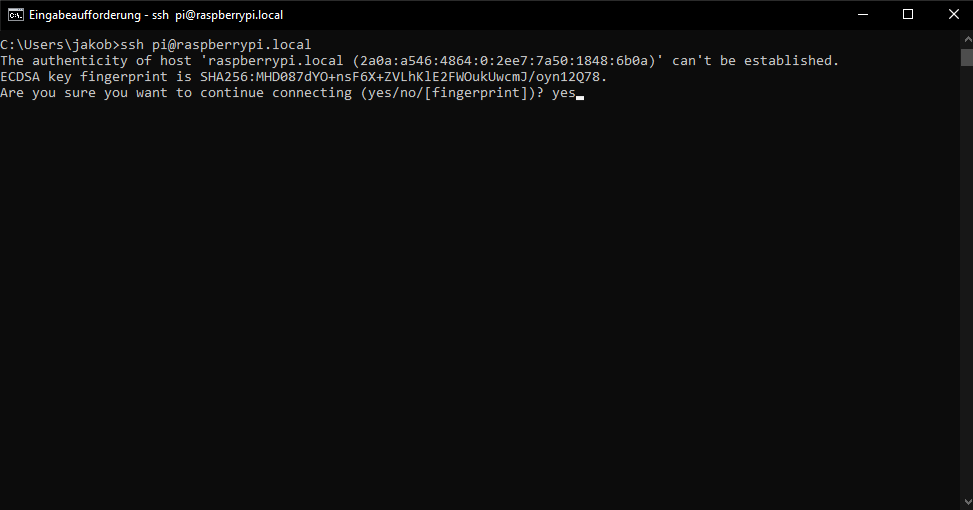

cFos Charging Manager + Raspberry Pi - #7

Im Anschluss werden Sie gebeten die Authentizität des Hosts zu bestätigen. Das dient dazu "man-in-the-middle" Angriffe zu verhindern. Da sich der Host (Ihr Raspberry Pi) in Ihrem lokalen Netzwerk befindet, können Sie diese Meldung mit "yes" bestätigen.

5. Einrichtung

Es sind einige Konfigurationen nötig um mit der Einrichtung fortzufahren.
Um in das Menü zu gelangen, geben Sie diesen Befehl ein:

sudo raspi-config

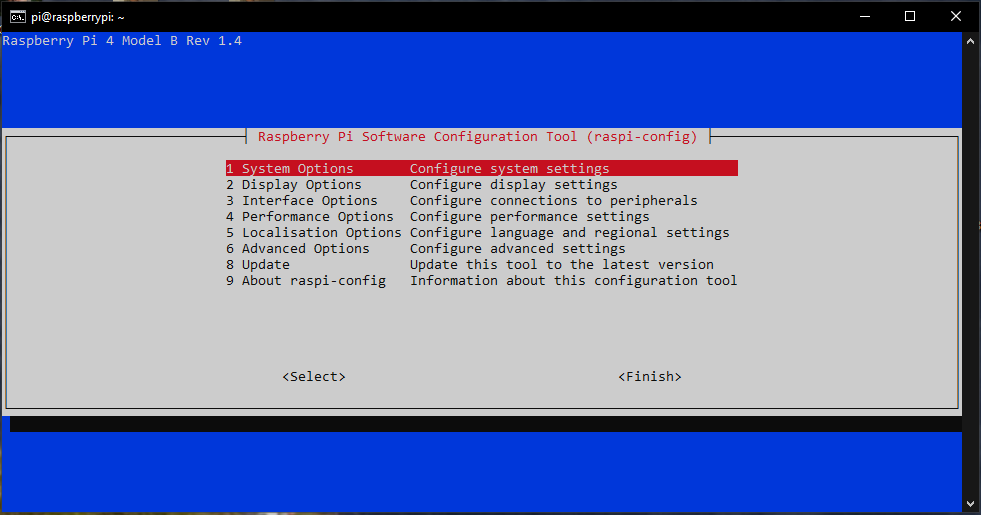

cFos Charging Manager + Raspberry Pi - #9

Wählen Sie den Eintrag "1 System options"

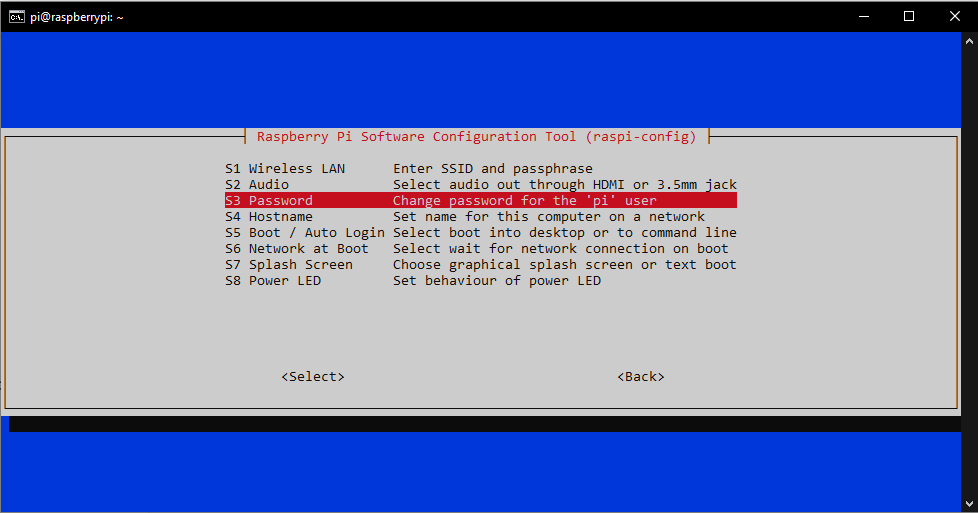

cFos Charging Manager + Raspberry Pi - #10

Wählen Sie dann "S3 Password" aus und vergeben Sie ein eigenes Passwort.

cFos Charging Manager + Raspberry Pi - #11

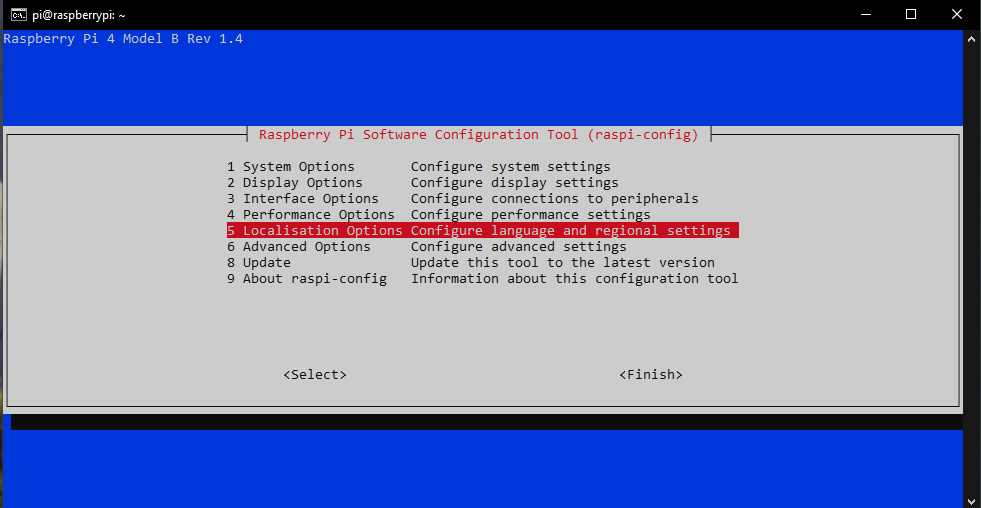

Danach befinden Sie sich wieder im Hauptmenü. Hier wählen Sie "5 Localisation Options".

cFos Charging Manager + Raspberry Pi - #12

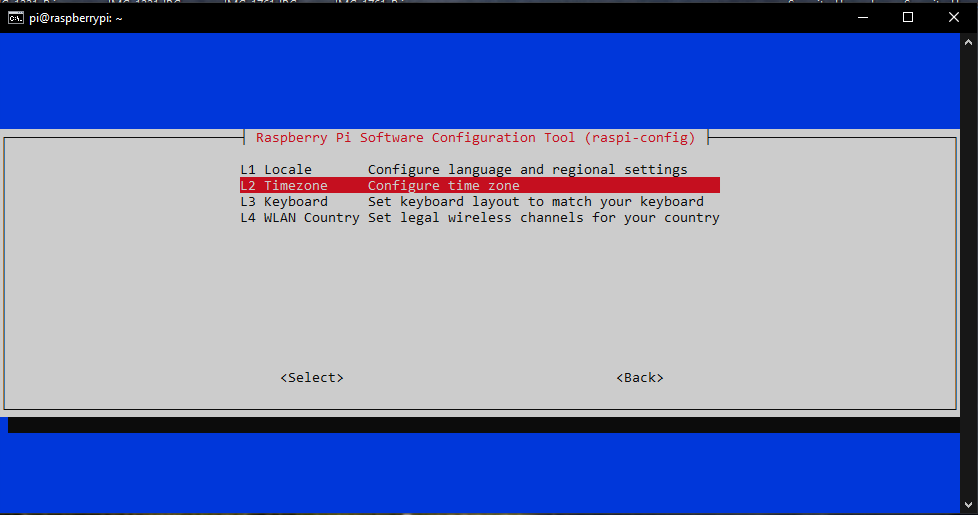

Wählen Sie anschließend "L2 Timezone". Setzen Sie hier Ihre aktuelle Zeitzone.

cFos Charging Manager + Raspberry Pi - #11

Im Anschluss wählen Sie bei Bedarf erneut "5 Localisation Options".

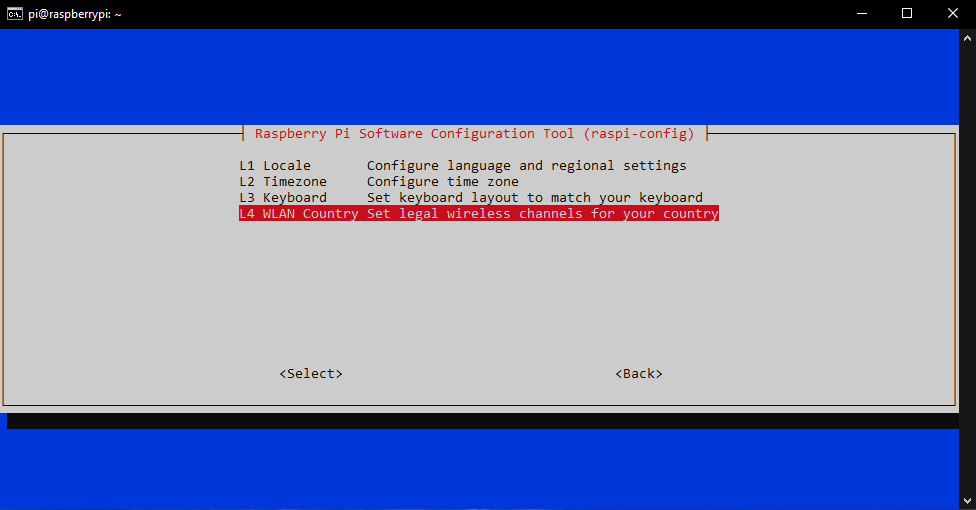

cFos Charging Manager + Raspberry Pi - #13

nn wählen Sie "L4 WLAN Country" und stellen hier das Land ein, in dem Sie sich befinden.

Schließen Sie die Einstellungen mit "Finish" ab.

Wir empfehlen Ihnen ein Update zu machen. Das machen Sie mit den folgenden Befehlen. Führen Sie jeweils den nächsten Befehl aus, nachdem der vorangegangene abgeschlossen ist.

sudo apt-get update

sudo apt-get upgrade -y

sudo apt-get dist-upgrade -y

6. Installation des cFos Charging Managers

cFos Charging Manager + Raspberry Pi - #15

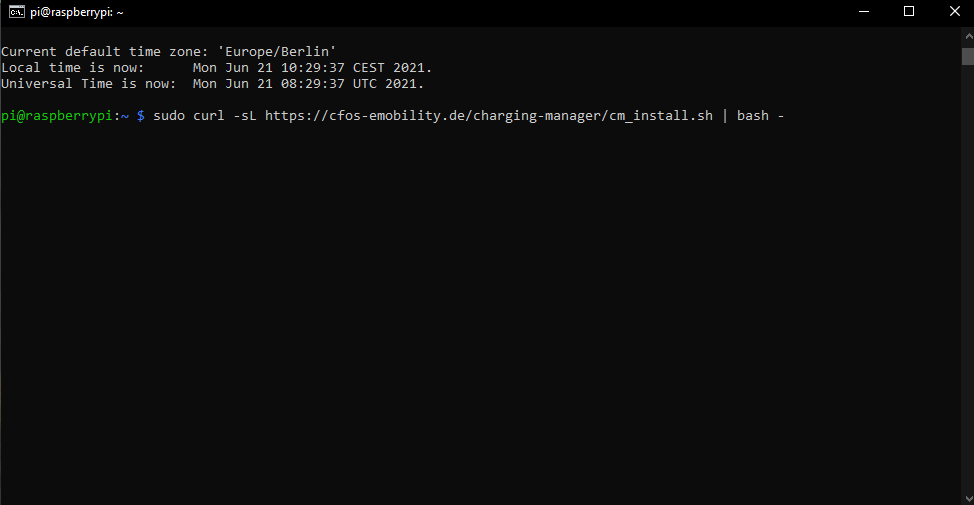

Um den cFos Charging Manager zu installieren geben Sie folgenden Befehl ein:

curl -sL https://cfos-emobility.de/charging-manager/cm_install.sh | bash -

Es öffnet sich ein Menü. Wählen Sie mit den Pfeiltasten die Installationsvariante und bestätigen Sie mit "OK".

Lesen und akzeptieren Sie die Lizenzbestimmungen.

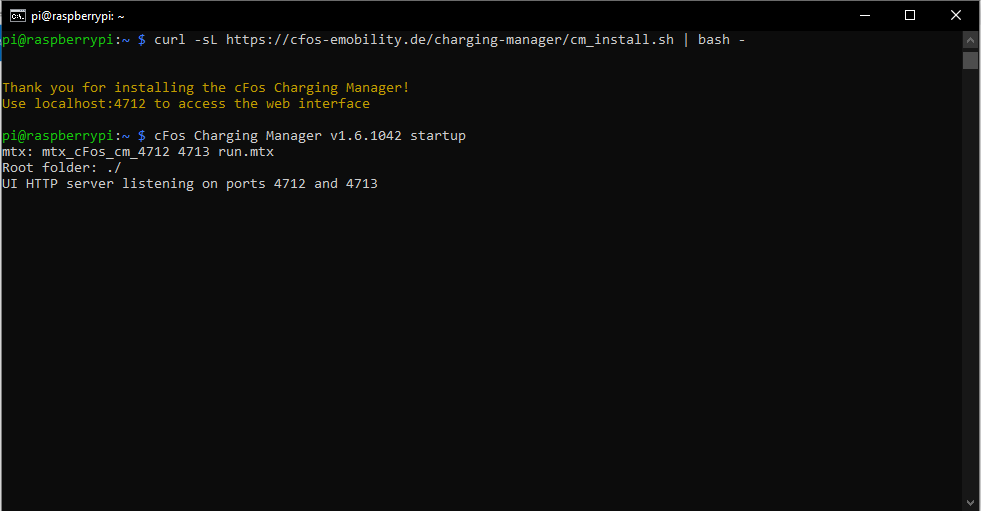

cFos Charging Manager + Raspberry Pi - #16

Jetzt ist der cFos Charging Manager installiert.

7. Einrichtung des cFos Charging Managers

Schreiben Sie die IP-Adresse, die Sie auch zuvor für den Zugriff via SSH genutzt haben, mit der korrekten Portnummer in die Suchzeile Ihres Browsers um die Benutzeroberfläche zu öffnen.

Beispiel: 192.168.0.153:4712

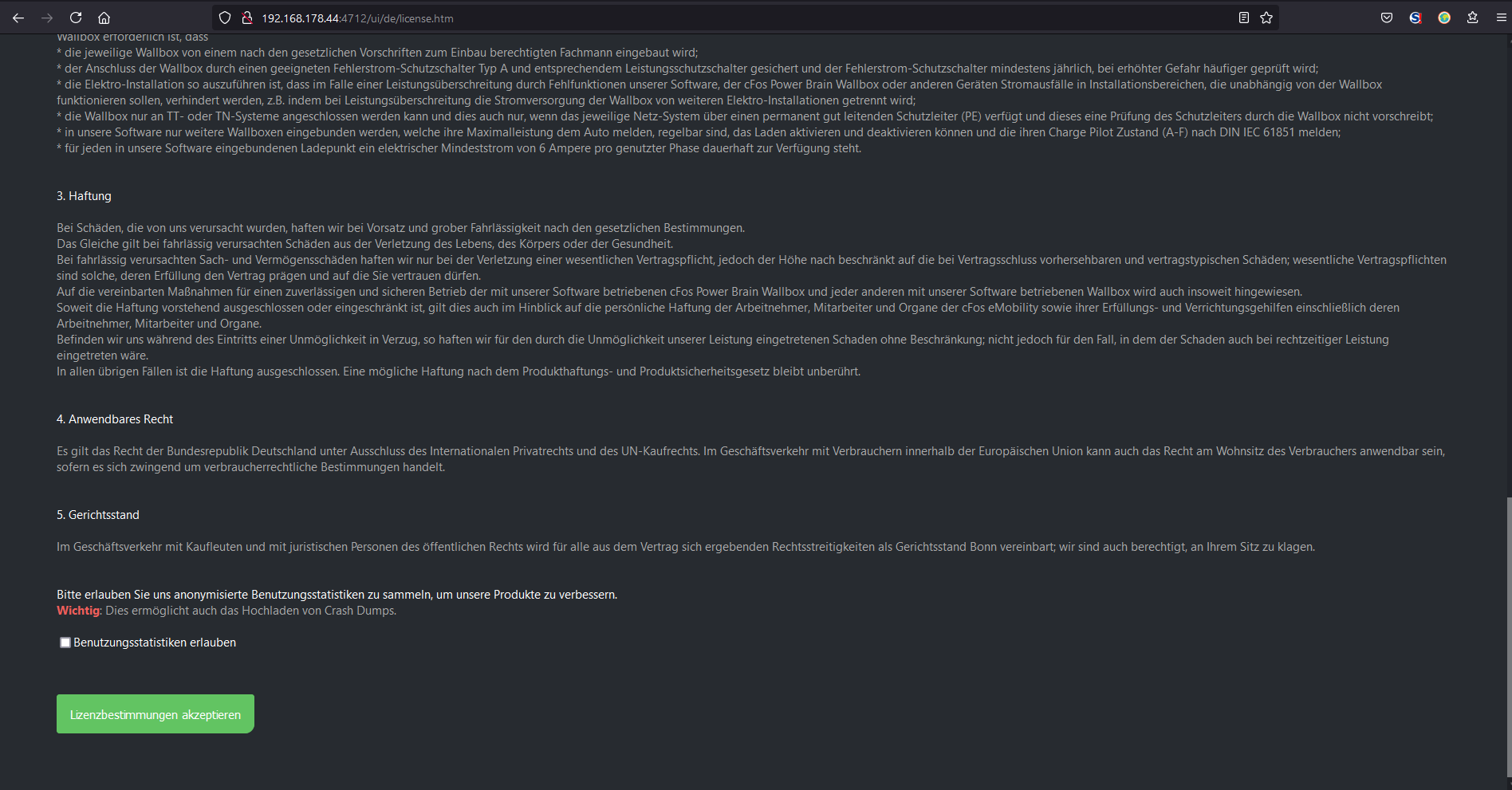

cFos Charging Manager + Raspberry Pi - #17

Nun lesen und akzeptieren Sie die Lizenzbestimmungen. Dann können Sie den cFos Charging Manager nach Belieben einrichten. Weiteres entnehmen Sie bitte der Inbetriebnahme-Anleitung.

8. Hinweis

Werden viele Daten auf die SD Karte geschrieben, kann diese verschleißen. Nehmen Sie regelmäßig eine Datensicherung vor, sodass Sie im Fall eines Ausfalls die Konfiguration nicht komplett neu einrichten müssen.

Alternativ können sie Ihren Raspberry Pi auch so einrichten, dass er von einer USB-Festplatte bootet. Die Anleitung finden sie hier
