grafice de utilizare a cFos Charging Manager

Tabloul de bord

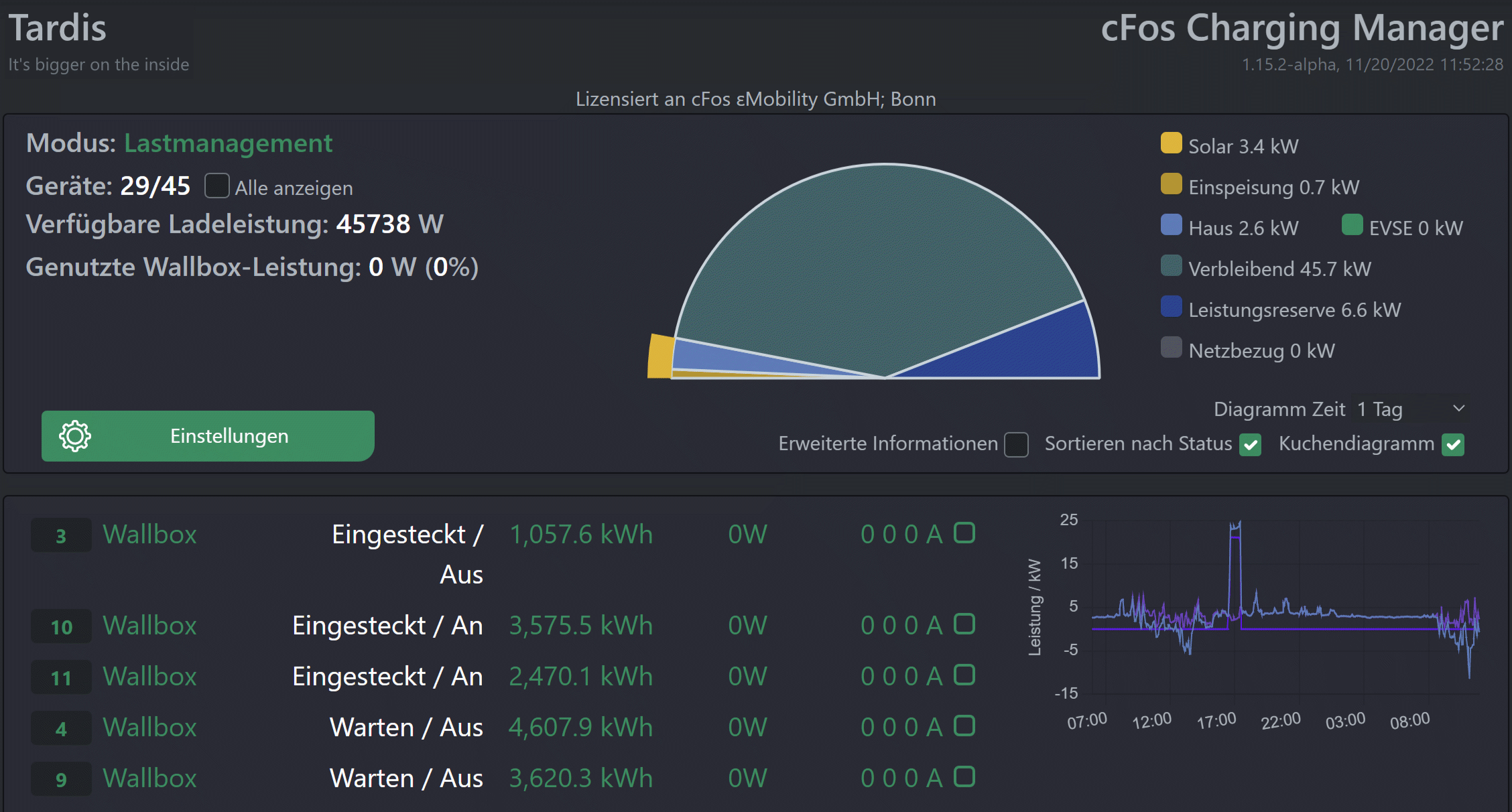

Diagrama circulară din tabloul de bord are un inel interior și unul exterior. Inelul interior arată consumatorii de energie electrică disponibilă din casă (adică alți consumatori decât mașinile electrice), EVSE (mașini electrice), stocarea (dacă se încarcă) și rezerva de energie (rezerva de control setată în Charging Manager). Cercul exterior indică de unde provine energia: Alimentare de la rețea, sistem solar sau rezervor de stocare (dacă se descarcă).

Managerul de încărcare cFos ia în considerare rolurile contoarelor pentru gestionarea și afișarea sarcinii, după cum urmează:

Rol	Afișare / Gestionarea sarcinii
Alimentare de la rețea	Putere la punctul de livrare, pozitivă pentru consum, negativă pentru introducere
Consum	Consumul casnic și alți consumatori, fără wallbox-uri Gestionarea sarcinii: Dacă nu există un contor de referință pentru rețea, Charging Manager calculează puterea la punctul de transfer din consum minus alimentarea plus consumul wallbox-urilor. Dacă este disponibil un contor de referință al rețelei, dar nu există un contor de consum, Charging Manager calculează consumul din referința rețelei, generarea și consumul Wallbox.
Generație	Generare, de exemplu, de către un sistem fotovoltaic
Stocare	Este considerat un producător (inel exterior) atunci când se descarcă și un consumator (inel interior) atunci când se încarcă. În gestionarea sarcinii, unitatea de stocare este ignorată ca și consumator, deoarece se oprește din încărcare imediat ce rețeaua este alimentată. În cazul supraîncărcării fotovoltaice (supraîncărcare solară), o unitate de stocare care se descarcă cu rolul "Storage Home" este ignorată, iar o unitate de stocare cu rolul "Storage All" este considerată ca fiind producătoare.
Consumul mașinilor electronice și al wallbox-urilor	Puterea actuală de încărcare a wallbox-urilor

Excedentul solar minus consumul de rețea plus consumul mașinilor electrice.

Sub graficul circular, Charging Manager poate afișa o imagine de ansamblu. Puteți configura în setările dispozitivelor individuale dacă dispozitivul respectiv trebuie să fie afișat în prezentarea generală. Acest lucru vă permite să vedeți dispozitivele importante dintr-o privire. Diagrama din prezentarea generală vă permite să reprezentați puterea diferitelor unități una peste alta și astfel să le vedeți în raport una cu cealaltă. De exemplu, puteți afișa puterea de încărcare în combinație cu puterea generatorului pentru a vă optimiza consumul sau puteți verifica în ce măsură încărcarea mașinilor electrice coincide cu utilizarea marilor consumatori de energie.

Grafice de utilizare a dispozitivelor

Pentru ca cFos Charging Manager să afișeze grafice, trebuie să activați înregistrarea datelor de măsurare în setările dispozitivului. Cele mai recente date de măsurare sunt înregistrate aproximativ la fiecare 10 secunde. Pentru a economisi memorie (și pentru a conserva memoria flash), cFos Charging Manager comprimă datele mai vechi, adică combină mai multe valori măsurate. Cu cât mergeți mai departe în timp, cu atât rezoluția este mai grosieră. Cu toate acestea, puteți totuși să afișați o imagine de ansamblu lunară și anuală adecvată. În setările dispozitivului, puteți stabili acum dacă dispozitivul trebuie să fie afișat în prezentarea generală a tabloului de bord și dacă țigla trebuie să conțină un grafic de utilizare.

Dacă dați clic pe pictograma "Graph" (Grafic) din fereastră, puteți seta intervalul de timp al graficului și puteți selecta datele care trebuie afișate. "Putere" este valoarea medie a valorilor măsurate înregistrate, "Min/Max" minimul/maximul valorilor înregistrate în intervalul de rezoluție, "Energie" kWh în intervalul de timp. De asemenea, puteți mări intervalul de timp cu ajutorul mouse-ului sau prin atingere.

Exemple de grafice de utilizare

Grafic de utilizare pentru alimentarea cu energie electrică

Grafic de utilizare pentru consumul intern

Grafic de utilizare pentru generare

Grafic de utilizare pentru surplusul solar

Grafic de utilizare pentru un plat

Grafic de utilizare pentru alimentarea cu energie electrică (1 săptămână)

• Posibile aplicații ale graficelor de utilizare

  Pe lângă afișarea grafică a momentului în care a fost încărcată o mașină și a cantității de energie, grafică anumitor contoare vă oferă informații valoroase:

• Alimentare de la rețea: Aici puteți vedea în timp cât de încărcată este conexiunea la rețea și, dacă este cazul, alimentarea cu energie solară. Notă: Chiar și fără wallbox-uri, puteți utiliza cFos Charging Manager pentru a afla dacă puterea de conectare comandată este suficientă pentru a încărca automobilele electrice în perioadele de utilizare redusă. În acest scop, trebuie să aveți un contor adecvat instalat la racordul casei.
• Cu ajutorul contoarelor virtuale"Putere disponibilă pentru EVSE" sau "Putererămasă pentru EVSE" și "Putereconsumată de EVSE", puteți estima pe perioade mai lungi de timp când există blocaje în ceea ce privește puterea de încărcare sau când cFos Charging Manager a trebuit să reducă puterea de încărcare.
• Cu contorul virtual"Consumed Non-EVSE Power" reprezentați cererea de energie a altor consumatori din casă (de exemplu, apartamente, sisteme de ventilație etc.), care este scăzută din puterea de încărcare disponibilă.
• Contorul virtual"Putere produsă" vă oferă o imagine de ansamblu a producției dumneavoastră (solare).
• Contorul virtual"Surplus" vă oferă o imagine de ansamblu a surplusului solar care este sau ar putea fi disponibil pentru încărcare. Este o idee bună să plasați acest lucru în imaginea de ansamblu a graficului de consum al mașinilor electrice "Consumed EVSE Power" pentru a vedea cât de bine utilizează mașinile dvs. surplusul solar.
• Contoare plate: Cu dispozitivele de măsurare moderne, le puteți citi cu ușurință cu un cap de citire optic. Apoi, cFos Charging Manager vă permite să evaluați în detaliu consumul de energie electrică și, în consecință, să optimizați consumul. De exemplu, în graficele care nu merg prea departe în timp, puteți vedea foarte clar consumatorii de energie electrică, cum ar fi frigiderele, aragazurile, ceainicele, uscătoarele de păr etc. În plus, acest grafic vă oferă o bună imagine de ansamblu a sarcinii de bază.
  Notă: Versiunea pentru Windows și Raspberry a cFos Charging Manager poate fi utilizată pentru o perioadă nelimitată de timp, atâta timp cât nu folosiți wallbox-uri "terțe". Aceasta înseamnă că această evaluare grafică vă este disponibilă pentru o perioadă nelimitată de timp. Acesta este integrat și în casetele de perete cFos Power Brain.
• Cu ajutorul contorului virtual"Error EVSE comsumption" puteți detecta erorile de conectare din sistemul dumneavoastră. Dacă wallbox-ul are un mecanism de siguranță, cFos Charging Manager îl setează la 3 minute și la o putere de încărcare de 6A. Apoi, în cazul unei defecțiuni de comunicare, wallbox-ul intră în modul de siguranță pentru mai mult de 3 minute și încarcă doar cu 6A (cât mai puțin posibil, dar astfel încât să existe o șansă ca mașina să fie încărcată a doua zi dimineața). Cutiile de perete cFos Power Brain și multe dintre cutiile de perete acceptate de cFos Charging Manager pot gestiona modul de siguranță. În schimb, în cazul în care cFos Charging Manager nu primește niciun răspuns de la un wallbox timp de 3 minute, acesta presupune că wallbox-ul se află în modul de siguranță sau presupune că mașina se încarcă la putere maximă. Această energie este apoi considerată un consumator separat, denumit"Consum EVSE de eroare", și este dedusă din puterea de încărcare a celorlalte wallbox-uri. Acest lucru împiedică declanșarea siguranței în urma unei defecțiuni de comunicare. Cu ajutorul contorului "Eroare de consum EVSE", puteți monitoriza astfel de erori pe perioade mai lungi de timp.
