系统配置

Screenshot #1 cFos充电管理器介绍文档 - 系统配置

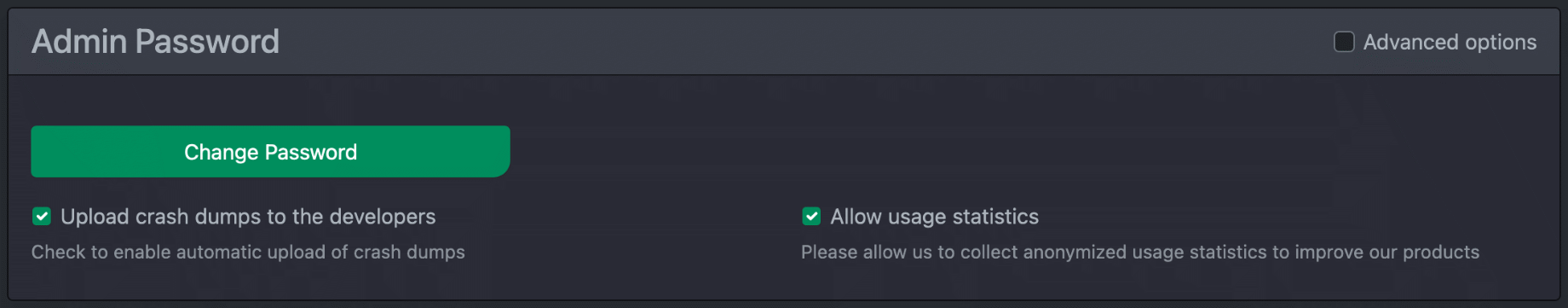

你应该在第一次使用时修改管理员密码。好好记下它,这样你就不会把自己锁在外面了!cFos 充电管理器的默认密码是空的。用户名始终是admin

请允许提交崩溃信息和匿名的使用统计数据,以便我们能够改进我们的硬件和软件。

如果你激活了 "localhost is admin",如果从同一台电脑上进行网络访问,cFos Charging Manager就不需要管理员密码。

Screenshot #2 cFos充电管理器介绍文档 - 系统配置

交易

在这里,你会发现交易日志,这是一个可以读入Excel的文件,其中包含开始和结束日期/时间、壁挂炉的编号、设备ID、用户ID、用户的RFID/PIN、充电Wh(瓦特小时)和每个充电过程的总瓦特小时,如果有相应的仪表的话。这使你能够创建发票,即使几个用户共享一个充电站。交易日志的最后两列包含1,如果用太阳能盈余进行充电(否则为0),以及用太阳能发电充电的千瓦时百分比。

Modbus TCP/RTU代理

你可以将Modbus TCP访问转发到Modbus RTU,即转发到一个COM端口。这使得只有2线连接的设备可以通过TCP/IP进行寻址。要做到这一点,你可以设置代理应该监听哪个TCP端口,以及在访问Modbus RTU设备时应该使用哪些COM参数。

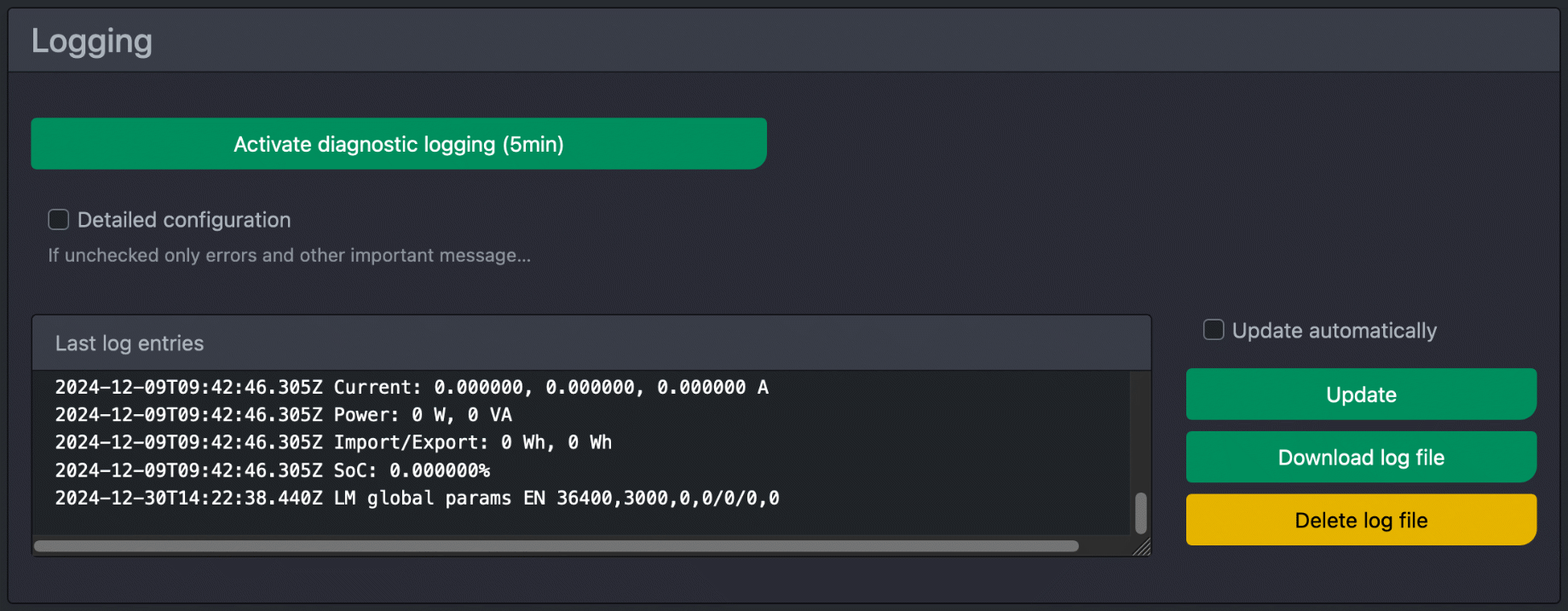

伐木

在这里你可以创建一个5分钟的诊断日志。然后几乎所有的事情都被记录下来,帮助我们提供支持。你应该重现诊断日志运行时发生的任何问题。此外,通过Diagnse Log,整个配置也被保存在那里,这样我们就能了解到你的设置细节。通过一般日志设置,你可以决定如何对各个主题进行详细的日志记录。这可能有助于排除故障。当不需要时,记得将日志设置为 "错误 "或 "关闭"。如果有必要,你也可以将日志发送到一个合适的系统日志服务器。

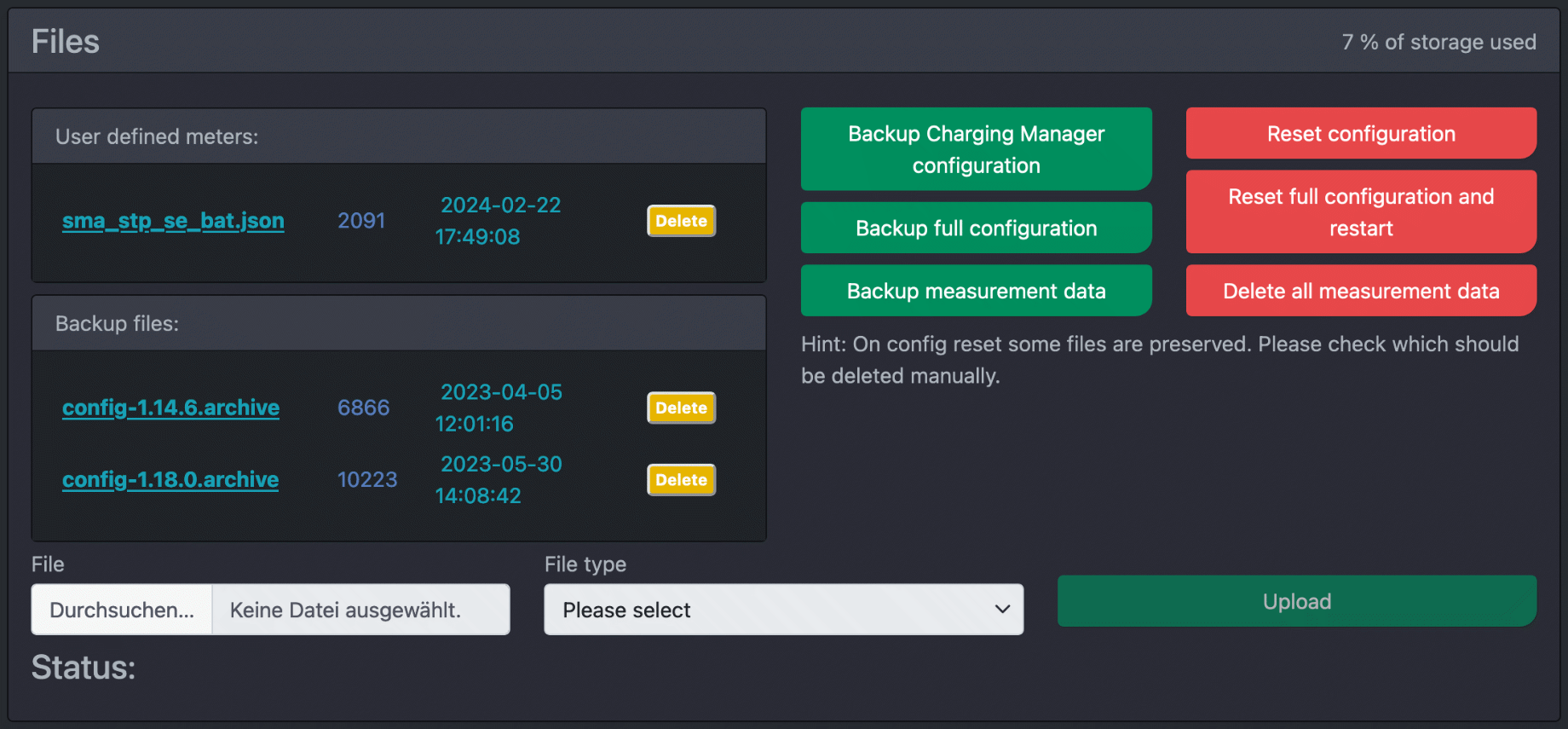

文件管理

你可以在这里上传许可证密钥以解锁额外的充电点、电表定义、配置文件和证书到cFos充电管理器。用户定义的仪表比我们提供的相同设备类型的仪表有更高的优先权。上传的证书可以在所有可以使用证书的地方选择。

充电管理器变量

你可以在这里自己创建变量和/或让这些变量通过能源供应商的HTTP API进行管理。所有变量都可以通过公式访问。这允许你集中设置cFos充电管理器用来控制的数值,并使它们可以从外部位置进行控制。这也允许通过访问存储在系统配置中的变量,可以为每个系统单独设置的充电管理器配置在一般情况下被创建并用于多个系统。

智能电表网关

cFos充电管理器可以连接到智能电表网关,并通过它与能源供应商/电网运营商交换数据。您可以指定智能表网关的URL / IP地址:端口和cFos充电管理器通过智能表网关到达的目标地址,例如能源供应商的服务器。您可以设置远程站(如能源供应商)是否对您的系统有管理权限,或只对能源供应商的API功能有管理权限,或通过Smartmeter Gateway的安全连接根本没有管理权限。TLS可以被激活作为加密手段。

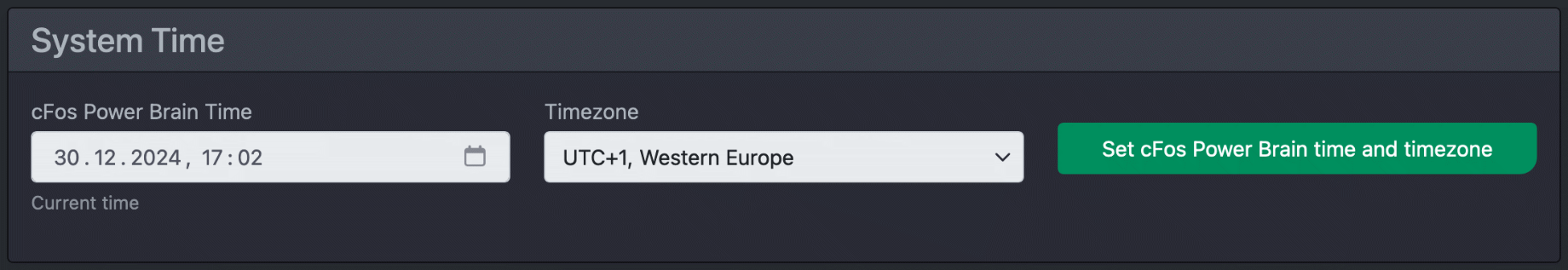

系统时间

在这里你可以设置是否将OCPP后端提供的时间作为系统时间使用。

Screenshot #3 cFos充电管理器介绍文档 - 系统配置

COM端口映射

这涉及到cFos Power Brain控制器以外的计算机上的一般充电管理器功能。这里可能发生的情况是,你有几条RS-485总线和不同的设备组。如果你能将一个COM端口映射到另一个COM端口,而不需要改变所有设备的COM端口号,那么配置就会更容易。

计数器测试

通过电表测试,你可以显示所有与计费管理器有关的数值,从而检查你的电表是否传输了合理的数值。要做到这一点,请像设置电表时那样输入设备类型、地址和ID,然后点击 "测试"。.

执行命令

你可以在Windows、Raspberry和Linux下执行一个命令,并显示文本输出。这允许你在不使用外部远程控制软件的情况下,维护受充电管理器的系统。该功能在cFos Power Brain Wallbox下不可用。

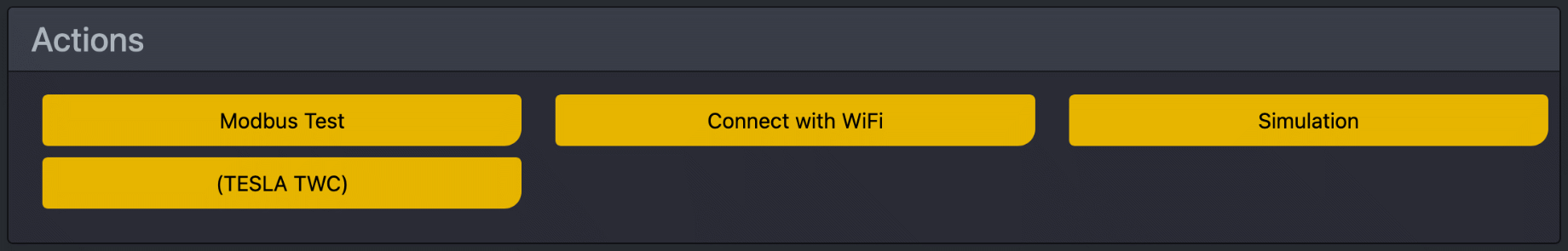

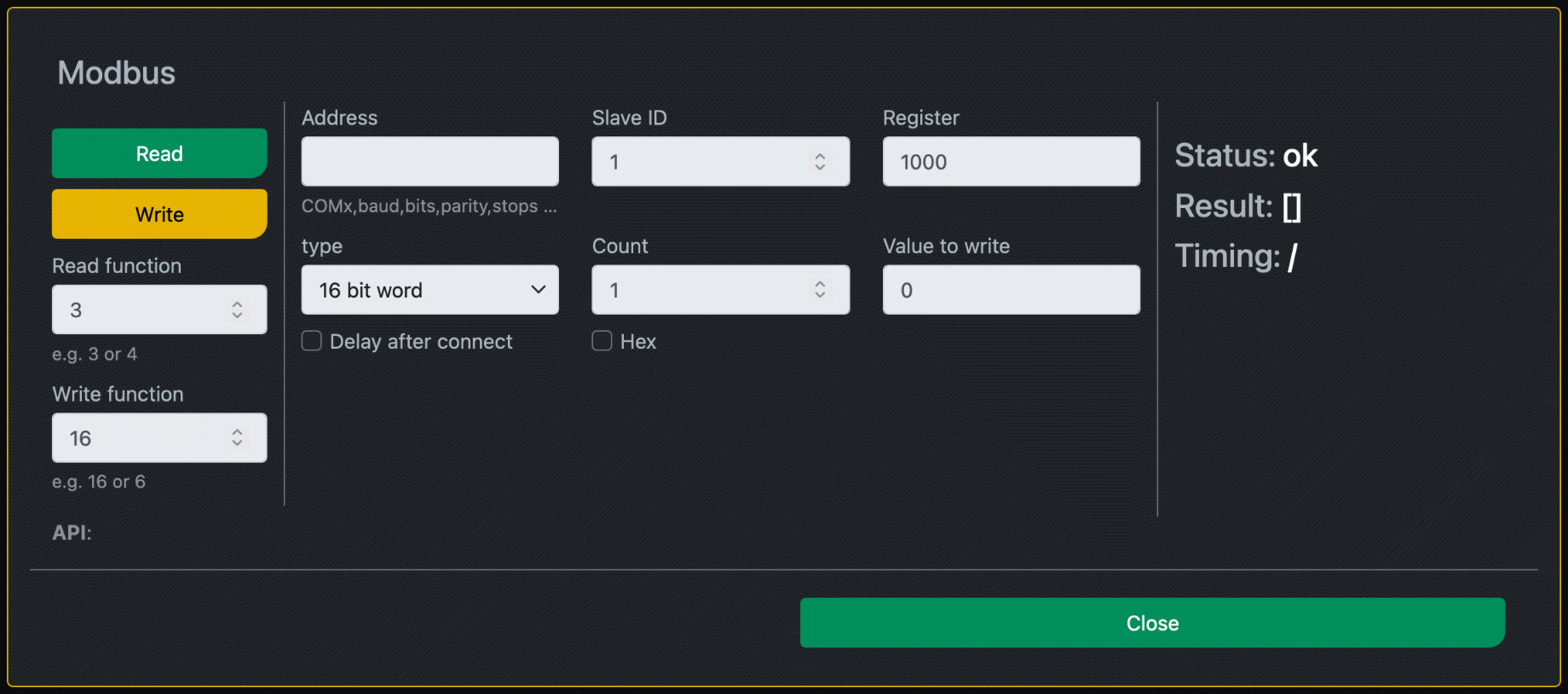

Modbus测试

通过这个对话元素,你可以向特定设备发送单独的Modbus命令。在 "地址 "和 "从属ID "中输入Modbus设备的地址和ID,与配置电表和EVSE时的方法相同。在 "寄存器 "中,你可以以十进制形式或以十六进制形式(前缀为0x)指定你想要读取或写入的寄存器编号。通过 "类型 "你可以定义存储在Modbus寄存器中的数据类型,通过 "计数 "你可以从寄存器中读取多少种数据类型。写入时,你也要指定 "写入值"。你还可以配置读或写的功能编号。然后点击 "读 "或 "写"。结果会出现在 "结果 "和 "状态 "栏中。

Screenshot #4 cFos充电管理器介绍文档 - 系统配置

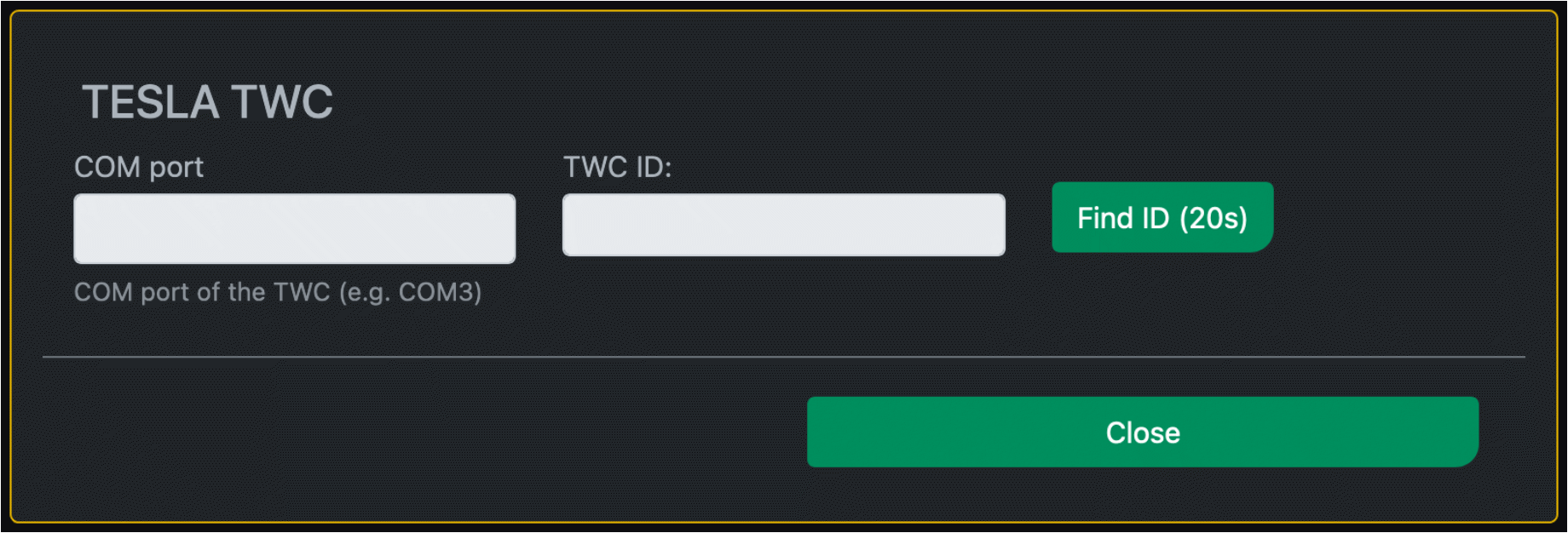

特斯拉TWC

对于可以通过RS-485接口访问的Tesla Wall Connector Gen 2,你需要一个ID,你必须在wallbox配置中设置这个ID。你可以在这里通过指定Tesla Wallbox所连接的COM端口来确定。对于cFos动力脑控制器,这始终是COM1。
