بالشرح الوثائقي

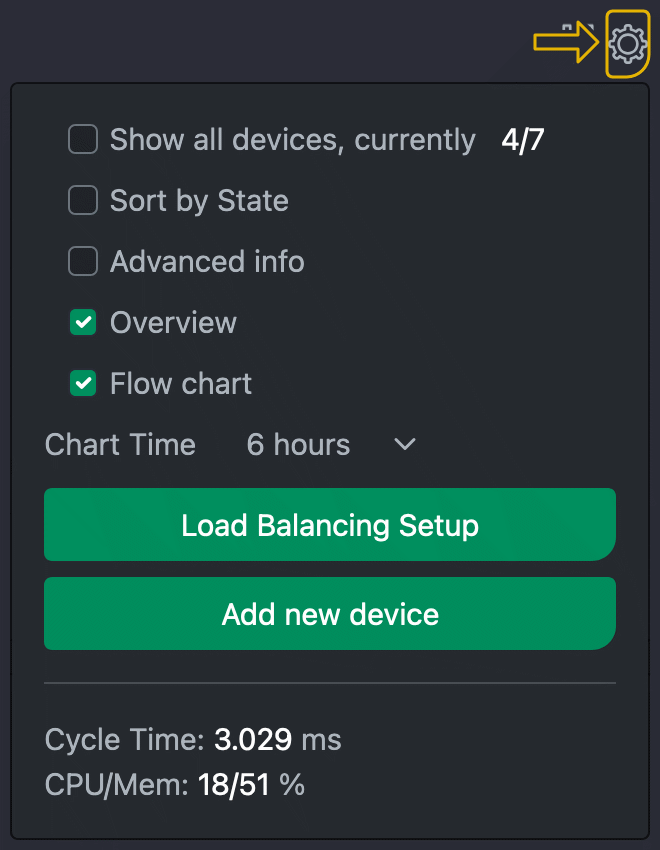

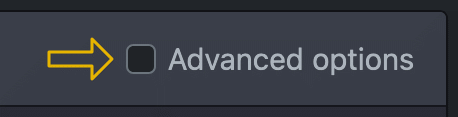

ترتيب

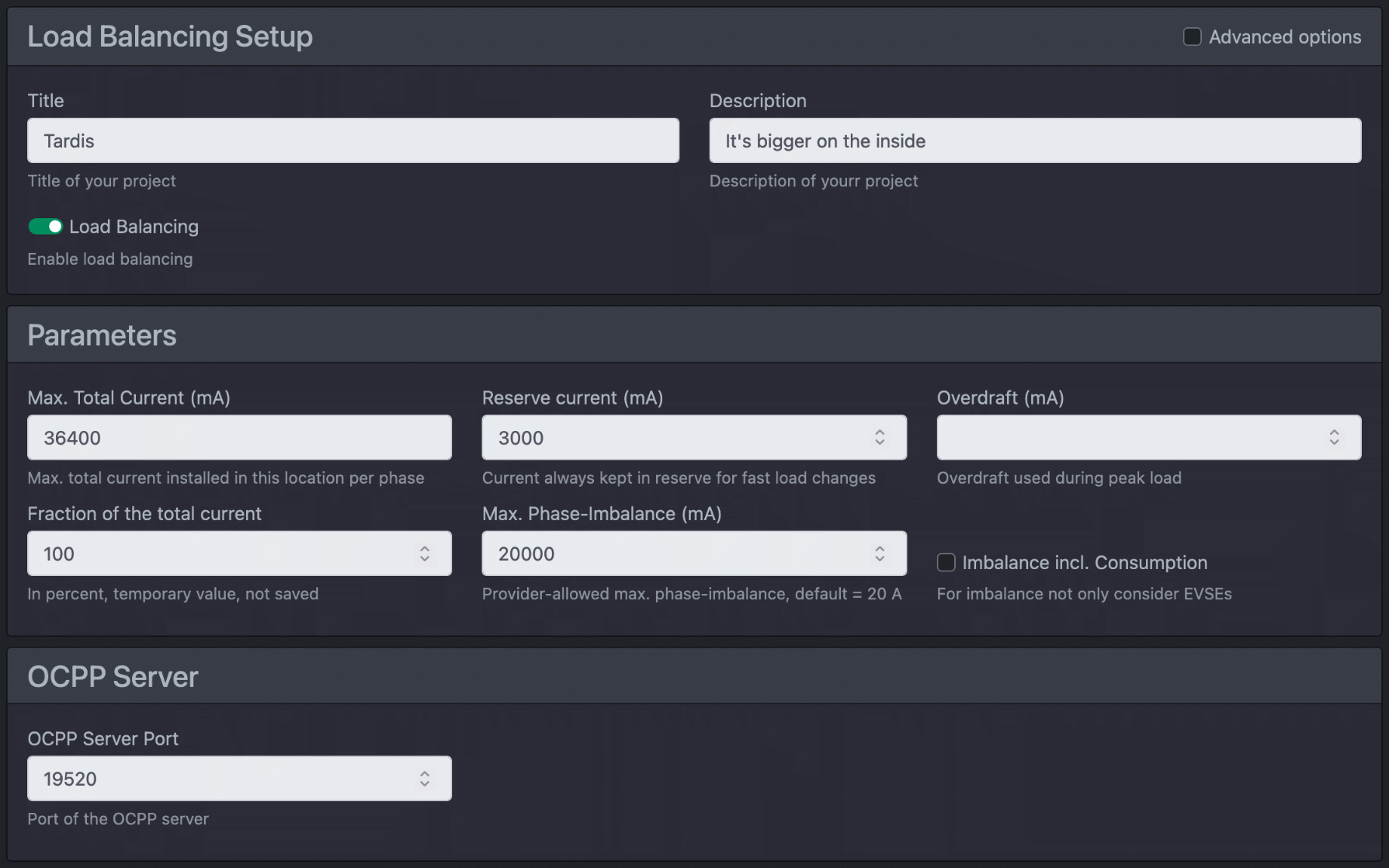

أولا يجب عليك إدخال المعلمات العالمية.
| عنوان | عنوان مشروعك |
| وصف | هنا يمكنك إدخال وصف صغير لمشروعك |
| سيتم عرض العنوان والوصف في النظرة العامة وفقًا لذلك | |
| توزيع الحمل | تفعيل إدارة الأحمال. ملاحظة على cFos Power Brain Wallbox: إذا كنت تقوم بتشغيل صندوق الحائط بشكل مستقل أو بصفة رئيسية ، فقم بتنشيط إدارة الحمل. يتيح لك هذا أيضًا استخدام جميع الوظائف المتقدمة. إذا كنت تقوم بتشغيل صندوق الشحن من نظام إدارة حمولة آخر أو كعبد ، فقم بإلغاء تنشيط إدارة الحمل (الوضع: الشاشة). |
| توتر النظام | يجب أن يكون هذا عادة 230 فولت |
| ماكس المرحلة الخلل | الحد الأقصى من عدم توازن الطور الذي يسمح به مورد الطاقة (أي الاستخدام أحادي الجانب للمراحل ، على سبيل المثال لشحن السيارات في مرحلة واحدة). المطلب هو 4600 وات. يمكن لمزود الطاقة الخاص بك أن يسمح لك بأحمال غير متوازنة أعلى. |
| الخلل بما في ذلك الاستهلاك | مفعل: يتم احتساب الخلل بما في ذلك جميع المستهلكين والمنتجين. غير مفعّل: الخلل مرتبط فقط بسيارات الشحن. |
| ماكس. إجمالي الطاقة | يحدد الحد الأقصى لسعة الاتصال بالمنزل المتاحة. هذا الخط متاح للمنزل ، بما في ذلك جميع المستهلكين ومحطات الشحن. يمكنك إما إدخال قيمة ثابتة أو صيغة هنا. يمكنك جعل طاقة توصيل المنزل المتاحة تعتمد على تبديل المدخلات (على سبيل المثال لمستقبل التحكم في التموج) أو متغيرات مدير الشحن (والتي يمكن ضبطها خارجيًا عبر HTTP API). |
| احتياطي الطاقة | نظرًا لأن التقلبات بسبب قمم الطاقة قصيرة المدى يمكن أن تحدث دائمًا أثناء تنظيم الطاقة ، يجب عليك تحديد احتياطي في مجال "Power Reserve" الذي تجتذبه قوة اتصال المنزل ولا يتم لمسه أبدًا. أثناء التنظيم ، يتحقق مدير الشحن مما إذا كان هناك مع ذلك تجاوزًا لطاقة توصيل المنزل المتاحة يجب اختيار الاحتياطي بشكل أعلى ، كلما قلت المعلومات المتوفرة حول استخدام كل مرحلة (بواسطة عدادات مناسبة). |
| السحب على المكشوف | في حقل "السحب على المكشوف" ، يقوم مدير الشحن بإدخال الحد الأقصى لقيمة السحب على المكشوف التي تم رؤيتها حتى الآن ، بالمللي أمبير ، والتي تتجاوز الاحتياطي. يتيح لك ذلك معرفة مدى جودة عمل عنصر التحكم لاحقًا وما إذا كان يجب تعيين المزيد من احتياطي الطاقة. يجب أن يكون السحب على المكشوف من الناحية المثالية 0. يمكنك إعادة هذه القيمة التاريخية إلى 0. إذا اكتشف cFos Charging Manager وجود سحب على المكشوف (يمكن أن يكون هذا أقل من الحد الأقصى التاريخي) ، فإنه يقلل من تيار الشحن المتاح بواسطة تيار السحب على المكشوف لمدة 5 دقائق للسماح للمصهر بالتبريد. يظهر هذا باللون الأحمر كتجاوز في لوحة القيادة. |
| ماكس. إجمالي طاقة EVSE | اعتمادًا على تركيب المنزل ، قد يكون قد تم وضع خط طاقة إضافي لمحطات الشحن حصريًا لشحن السيارات الكهربائية. يحدد "Max. Total EVSE Power" الحد الأقصى للطاقة لهذا الخط |
| على الجهاز التعطيل | كيف يجب إعداد الجهاز (إن أمكن) إذا تخلى مدير الشحن cFos عن السيطرة عليه؟ الخيارات: تعطيل الشحن ، الحد الأدنى لتيار الشحن ، إزالة جميع الحدود (ما يعادل الشحن المجاني OCPP). |
| مزود الطاقة | هنا يمكنك تحديد مزود الطاقة المستخدم لقواعد الشحن على أساس السعر. بالنسبة إلى Tibber ، فأنت بحاجة إلى رمز OAuth2 المميز في صفحة التكوين. |
| خادم OCPP TLS | قم بتنشيط TLS أو إلغاء تنشيطه أو اكتشافه تلقائيًا |
| منفذ خادم OCPP | منفذ TCP/IP لخادم OCPP في cFos Charging Manager |
| كلمة مرور خادم OCPP | كلمة المرور لتسجيل الدخول إلى خادم OCPP |
| استخدم الشهادات الخاصة بك | في حالة التنشيط ، يتم استخدام شهادة SSL التي يمكنك تحميلها ضمن التكوين. في حالة التعطيل ، سيتم استخدام شهادة افتراضية موقعة ذاتيًا. |

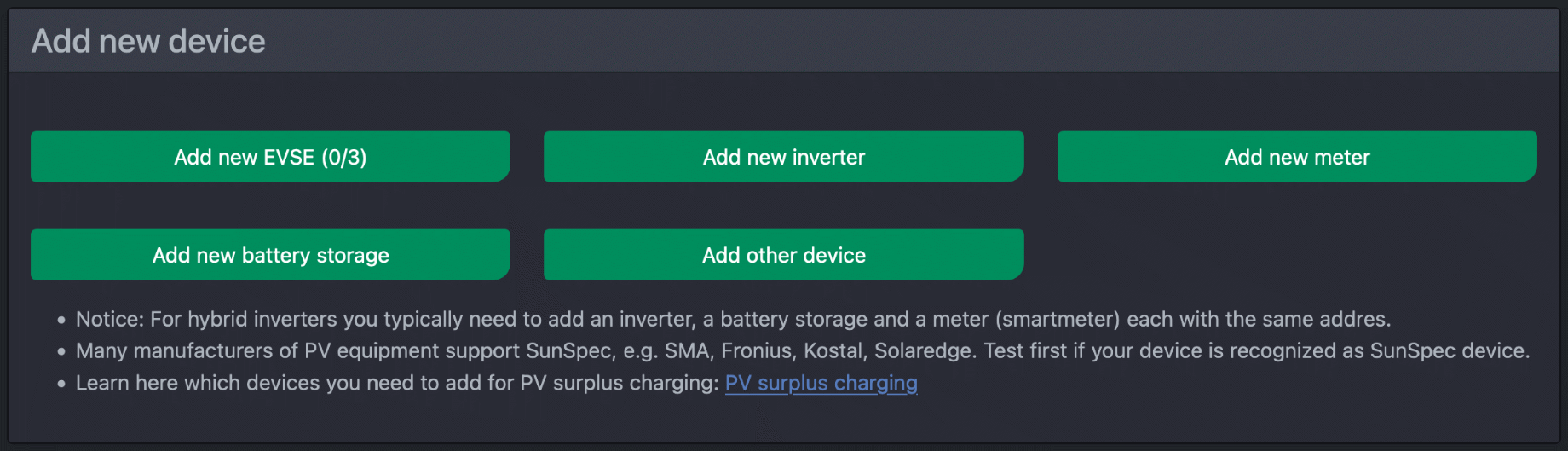

أضف أجهزة جديدة

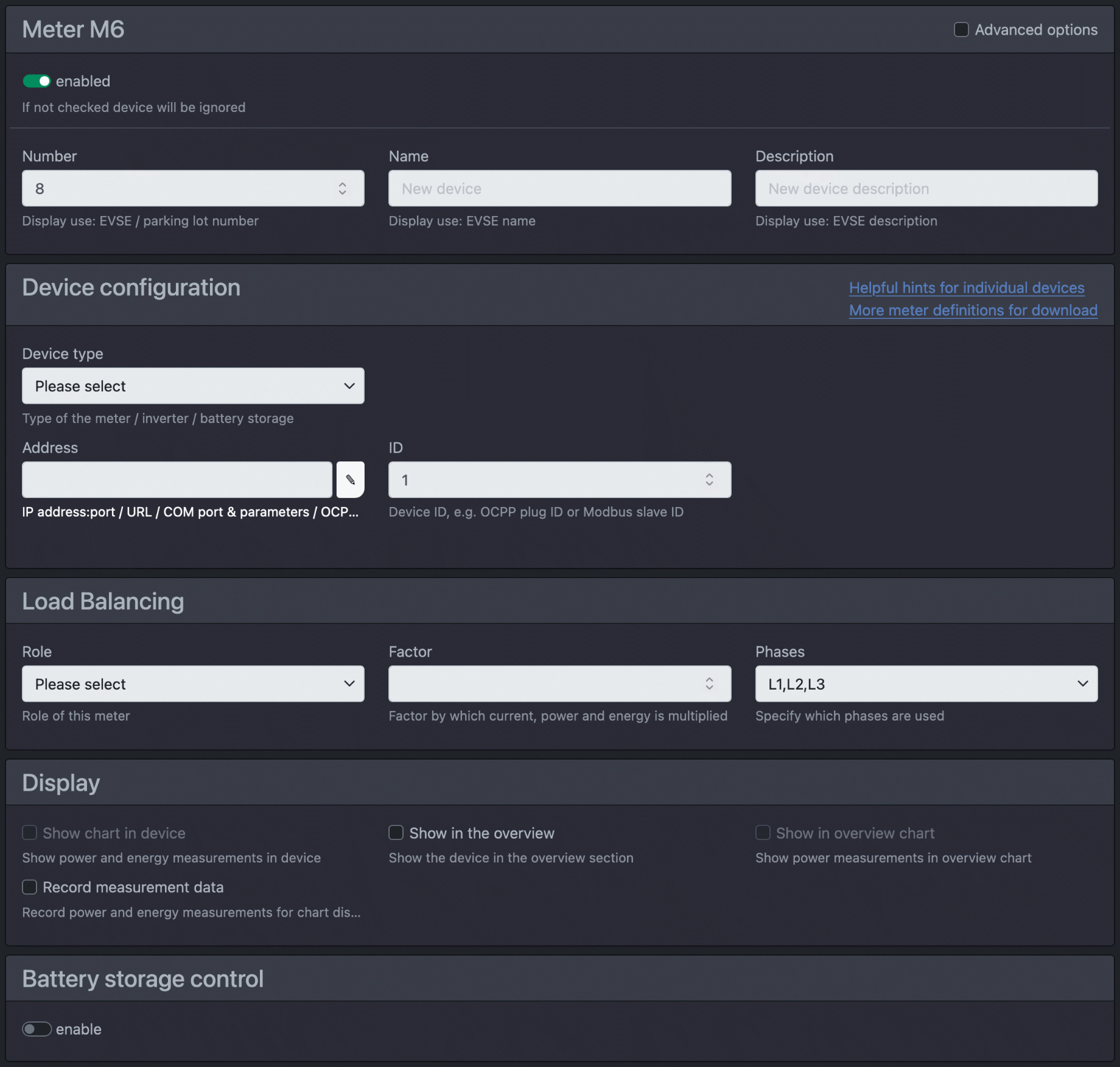

اضغط على زر "إضافة عداد جديد" لإضافة عداد وسيط آخر. يمكنك ضبط القيم التالية لجهاز القياس:
| ممكن | تحدد خانة الاختيار ما إذا كان الجهاز ممكّنًا (أي أن مدير الشحن يتحكم فيه أو يقرأه) أو ما إذا كان يجب تخزينه للاستخدام لاحقًا فقط |
| رقم | هذا رقم يمكن اختياره بحرية ويتم عرضه في النظرة العامة ، على سبيل المثال ، عدد أماكن الانتظار التي سيتم قياس استهلاكها |
| اسم | هنا يمكنك تسمية العداد الوسيط |
| وصف | هنا يمكنك إضافة وصف صغير |
| نوع الجهاز | باستخدام مربع التحديد هذا ، يمكنك اختيار الجهاز. يدعم Charging Manager عددًا من الأجهزة المختلفة. سنقوم بتوسيع قائمة الأجهزة المدعومة بمرور الوقت. من بين الأجهزة المدعومة مقياس وسيط S0 ، والذي يمكنك توصيله بأحد مدخلي cFos Power Brain Controller. هناك أيضًا عدادات وسيطة شائعة أخرى وعدادات افتراضية للاختيار من بينها. العدادات الافتراضية هي عدادات إدارة الشحن الداخلية التي تلخص قيم طاقة معينة بحيث يمكن عرضها بشكل جيد في النظرة العامة. يوجد أيضًا عداد محاكاة للتجريب. بالنسبة للعداد ، يجب عليك ضبط ما يلي: |
| عنوان | باستخدام عنوان الوجهة ، فإنك تخبر مدير الشحن عن كيفية التعامل مع الجهاز. يمكنك إما تحديد عنوان IP: منفذ أو HTTP أو عنوان HTTPS URL أو منفذ COM ثم معلمات COM ، على سبيل المثال COM1،9600،8، n، 1. |
| هوية شخصية | إذا كان الجهاز عبارة عن جهاز Modbus ، فيجب إدخال معرف Modbus التابع للجهاز هنا |
| وظيفة | تحدد قائمة الاختيار هذه الدور الذي يلعبه العداد. "العرض" يعني أن جهاز القياس مخصص لأغراض العرض فقط ولا يتم تضمينه في حسابات الأداء. "الاستهلاك" يعني أن العداد يقيس أداء المستهلك. يتم خصم هذا من قوة اتصال المنزل المحددة. باستخدام "الجيل" يمكنك إعداد عدادات لقياس الطاقة المولدة (على سبيل المثال من خلال النظام الشمسي). تتم إضافة هذه الطاقة إلى طاقة التوصيل المنزلي الحالية وتكون متاحة لصناديق الحائط كطاقة شحن. بدلاً من عدادات الإنتاج والاستهلاك الفردية، يمكنك أيضًا تركيب عداد مركزي لتوصيل منزلك. في هذه الحالة، قم بتعيين "الدور" على "مرجع الشبكة". يضمن مدير الشحن بعد ذلك أن إجمالي الاستهلاك لا يتجاوز استهلاك اتصال منزلك. وفي هذه الحالة لا تحتاج إلى تحديد عدادات الاستهلاك أو الإنتاج. تسجل العدادات ذات "دور" "استهلاك السيارة الإلكترونية" استهلاك السيارات الكهربائية وعادة ما تكون متصلة بصندوق الحائط. "Storage Home" هي وحدة تخزين لا يجوز استخدامها لشحن فائض الطاقة الكهروضوئية. "كل الذاكرة" هي ذاكرة يمكن استخدامها أيضًا للتحميل. |
| عامل | يسمح للعدادات بالتكامل مع ملفات محول الطاقة. يمكنك تحديد عامل التحويل هنا إذا لم يحسب المقياس هذا في القيم نفسها. لعكس العداد ، يمكنك تحديد علامة سالبة (على سبيل المثال ، إذا تم تثبيت العداد "رأساً على عقب" ، يمكنك تحديد -1.0). ملاحظة: عادة ما يكون لكل من عدادات الاستهلاك والإنتاج قيم طاقة موجبة. يقرر الدور ما إذا كان سيتم طرح قيمة من سعة الاتصال بالمنزل أو إضافتها إليها. مع العداد الإجمالي ، فإن عرض الطاقة الموجب يعني الاستهلاك ، والتغذية السلبية |
| المراحل | المراحل التي يستخدمها جهاز القياس ، أو التعرف "التلقائي" على أساس قيم العداد عند التحميل. |
| ضبط القيم الحالية | للتكوينات المتقدمة: هنا ، يمكن إضافة شيء ما إلى القيم الحالية باستخدام صيغة. على سبيل المثال ، إذا كان لديك عداد يحسب الاستهلاك بالإضافة إلى صندوق الحائط ، فيمكنك خصم الكهرباء من العدادات لصندوق الحائط لتحديد الاستهلاك النقي. |
| جهاز اخفاء | إذا تم تحديده ، فلا تظهر كمربع (ما لم يتم تحديد "إظهار كافة الأجهزة"). |
| إظهار في النظرة العامة | إذا تم تحديده ، أظهر في لوحة القيادة أدناه الرسم البياني. |
| نشر المعلومات عبر MQTT | يتم نشر القيم الحالية لهذا الجهاز عبر MQTT. |
| انشر معلومات الجهاز عبر Modbus | يتم نشر القيم الحالية لهذا الجهاز عبر خادم Modbus. |
| قياسات قياسية | يتم تسجيل القيم الحالية لهذا الجهاز ليتم عرضها كرسم تخطيطي إذا لزم الأمر. |
| إظهار الرسم البياني للجهاز | بالنسبة لهذا الجهاز ، يتم تقديم بيانات القياس في رسم بياني. |
| إظهار في الرسم التخطيطي نظرة عامة | بالنسبة لهذا الجهاز ، يتم عرض بيانات القياس في مخطط النظرة العامة في لوحة المعلومات. |
| الصيانة عن بعد | إذا كان جهاز القياس يحتوي على واجهة مستخدم ويب ، فسيتم إعادة توجيهك إلى هذا عند النقر فوق الزر "الصيانة عن بُعد" |
| طريقة بديلة | إذا لم تنجح إعادة التوجيه ، يمكنك اختيار طريقة بديلة. |
| إعادة ضبط الجهاز | هذا يسمح لك بإعادة تشغيل الوحدة |
ملاحظة: بالمناسبة ، تُحسب محولات الطاقة الشمسية أيضًا كأمتار. يمكن لهذه غالبًا إخراج الطاقة المولدة حاليًا عبر Modbus TCP ، تمامًا مثل جهاز القياس.

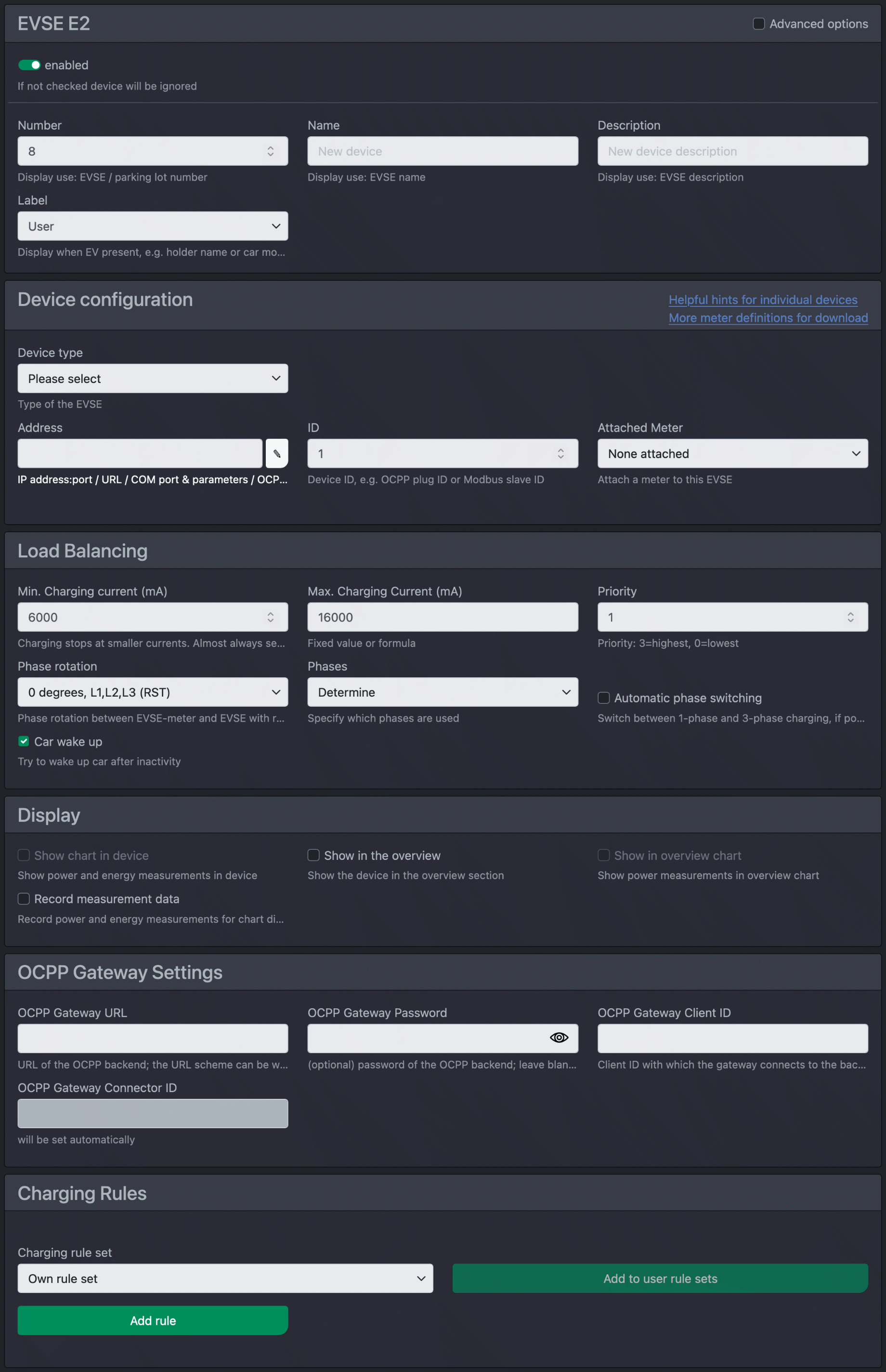

اضغط على الزر "Add New EVSE" لإضافة محطة شحن أخرى. يمكنك تعيين القيم التالية لمحطة الشحن:
| ممكن | تحدد خانة الاختيار ما إذا كان الجهاز ممكّنًا (أي أن مدير الشحن يتحكم فيه أو يقرأه) أو ما إذا كان يجب تخزينه للاستخدام لاحقًا فقط |
| رقم | هذا رقم يمكن اختياره بحرية ويتم عرضه في النظرة العامة ، على سبيل المثال ، عدد أماكن الانتظار التي سيتم قياس استهلاكها |
| اسم | هنا يمكنك تسمية العداد الوسيط |
| وصف | هنا يمكنك إضافة وصف صغير |
| ضع الكلمة المناسبة | ملصق يمكن اختياره بحرية يظهر في النظرة العامة عند توصيل سيارة بالتيار الكهربائي |
| RFID ثابت | إذا لم يتوفر قارئ RFID ، فيمكن هنا تعيين RFID ثابت (بشكل أساسي لـ OCPP). |
| نوع الجهاز | استخدم مربع التحديد هذا لتحديد الجهاز. يدعم Charging Manager عددًا من الأجهزة المختلفة. سنقوم بتوسيع قائمة الأجهزة المدعومة بمرور الوقت. من بين الأجهزة المدعومة cFos Power Brain Wallbox. ستجد أيضًا صناديق حائط مشتركة أخرى ومحاكاة للتجارب. بالنسبة لصندوق الحائط ، يجب عليك ضبط ما يلي: |
| عنوان | باستخدام عنوان الوجهة ، فإنك تخبر مدير الشحن عن كيفية التعامل مع الجهاز. يمكنك إما تحديد عنوان IP: منفذ أو HTTP أو عنوان HTTPS URL أو منفذ COM ثم معلمات COM ، على سبيل المثال COM1،9600،8، n، 1. بالنسبة لـ OCPP ، أدخل معرّف نقطة الشحن لصندوق الحائط هنا |
| هوية شخصية | إذا كان الجهاز عبارة عن جهاز Modbus ، فيجب عليك إدخال معرف Modbus التابع للجهاز هنا. بالنسبة لأجهزة OCPP ، أدخل معرف القابس هنا |
| عداد مثبت | إذا كان صندوق الحائط لا يحتوي على عداد خاص به ، فيمكنك "تثبيت" جهاز القياس عليه. يقوم مدير الشحن بعد ذلك بتعيين هذا العداد إلى صندوق الحائط المحدد ويأخذ في الاعتبار معلومات الطاقة والطاقة مثل تلك الخاصة بصندوق الحائط المقابل. يمكن فقط إرفاق العدادات ذات "الدور" "سيارة المستهلك الإلكترونية". |
| ماكس تهمة الحالية | الحد الأقصى لتيار الشحن لكل مرحلة بالمللي أمبير. الذي يدعمه صندوق الحائط هذا أو الصيغة. يمكنك استخدام الصيغة للحد ديناميكيًا من تيار الشحن. التطبيق، على سبيل المثال، في مبنى سكني مع صناديق الحائط خلف عدادات الشقة. |
| دقيقة تهمة الحالية | الحد الأدنى لتيار الشحن الذي يتم أدناه إلغاء تنشيط الشحن وبدء إيقاف مؤقت 300 ثانية. المواصفات في مللي أمبير. 6000 مللي أمبير على الأقل ، 6 أمبير كحد أدنى. تحتاج بعض السيارات إلى المزيد لبدء الشحن ، مثل Zoe 8A و Landrover ربما 9A. |
| أفضلية | أولوية التحميل. الافتراضي هو 1. تتلقى الأولويات العليا كل تيار الشحن المتاح أولاً ، ثم مربعات الحائط ذات الأولوية الأقل. |
| دوران المرحلة | يمكن لـ Charging Manager اكتشاف عدم تناسق الطور (الأحمال غير المتوازنة) (بشرط أن تحتوي صناديق الحائط على عدادات أو عدادات مقابلة يمكن توصيلها بإخراج تيار المراحل الفردية). إذا كان الحمل غير المتوازن أكبر من 4.5 كيلو وات ، فإن Charging Manager يخفض تيار الشحن لمحطة الشحن هذه أو يقوم مؤقتًا بإيقاف الشحن تمامًا حتى يتم استعادة التناظر. إذا كنت ترغب في شحن عدة مركبات على صناديق حائط مختلفة ، فيجب عكس موضع الطور أثناء التثبيت على عكس الصناديق الحائطية الأخرى. يمكنك ضبط دوران هذه المرحلة هنا. توصية: اجعلها موحدة ، على سبيل المثال درجة EVSE الأولى 0 ، درجة EVSE الثانية 120 درجة ، درجة EVSE الثالثة 240 درجة ، EVSE الرابعة مرة أخرى 0 درجة ، إلخ. ملاحظة: يشير دوران الطور إلى دوران الطور بين مراحل صندوق الشحن والمراحل الرئيسية للبناء. يجب أن يكون للعداد وصندوق الحائط نفس دوران الطور دائمًا. يجب أن يكون هذا هو الحال دائمًا مع العدادات المثبتة في صناديق الحائط ، ولكن يجب الانتباه إلى ذلك عند تثبيت العدادات الخارجية. يخبرك عرض المراحل في مربع التحديد في واجهة الويب بمراحل تثبيت المبنى التي تشير إليها المراحل الثلاث لصندوق الحائط ، على سبيل المثال عند 120 درجة ، L2 ، L3 ، L1 هي مراحل wallbox L1 ، L2 ، L3 مع مراحل المبنى L2 و L3 و L1 متصلة. على سبيل المثال ، إذا كانت السيارة تشحن على المرحلة L1 وكان صندوق الشحن متصلًا بدورة طور 120 درجة ، يتم شحن المرحلة L2 في المبنى ويتم عرضها في واجهة الويب. |
| المراحل | المراحل التي يستخدمها Wallbox ، أو التعرف "تلقائيًا" على قيم العداد عند الشحن. |
| استيقظ السيارة | يحاول cFos Charging Manager إيقاظ السيارة إذا لم تكن قيد الشحن. هذا ممكن فقط مع cFos Power Brain Wallbox تحت Modbus. |
| دع السيارة تنام | بعض السيارات لا تغفو بعد الشحن ثم تستهلك الطاقة من بطارية 12 فولت. يحاول cFos Charging Manager التعرف على هذا ومنع إعادة الشحن المستمر. |
| حفظ البطارية | إذا كانت سيارتك تقوم دائمًا بشحن البطارية بنسبة 100٪ ، فيمكن لـ cFos Charging Manager التوقف عن الشحن بمجرد أن ينخفض تيار الشحن عن حد معين. يتم إيقاف التحميل إذا تم تجاوز العتبة المحددة لمدة دقيقة واحدة على الأقل ثم لمدة 30 ثانية. أقل من العتبة. |
| حفظ البطارية 2 | إذا كانت سيارتك تقوم دائمًا بشحن البطارية بنسبة 100٪ ، فيمكن لـ cFos Charging Manager التوقف عن الشحن بمجرد أن ينخفض تيار الشحن عن هذا الحد لمدة تزيد عن 60 ثانية. |
| اترك الشحن ممكّنًا | بالنسبة لمربعات الحائط التي لم تعد تعرض أي قيم حالة ذات معنى عند إلغاء تنشيط الشحن. |
| جهاز اخفاء | إذا تم تحديده ، فلا تظهر كمربع (ما لم يتم تحديد "إظهار كافة الأجهزة"). |
| إظهار في النظرة العامة | إذا تم تحديده ، أظهر في لوحة القيادة أدناه الرسم البياني. |
| نشر المعلومات عبر MQTT | يتم نشر القيم الحالية لهذا الجهاز عبر MQTT. |
| انشر معلومات الجهاز عبر Modbus | يتم نشر القيم الحالية لهذا الجهاز عبر خادم Modbus. |
| قياسات قياسية | يتم تسجيل القيم الحالية لهذا الجهاز ليتم عرضها كرسم تخطيطي إذا لزم الأمر. |
| إظهار الرسم البياني للجهاز | بالنسبة لهذا الجهاز ، يتم تقديم بيانات القياس في رسم بياني. |
| إظهار في الرسم التخطيطي نظرة عامة | بالنسبة لهذا الجهاز ، يتم عرض بيانات القياس في مخطط النظرة العامة في لوحة المعلومات. |
| بيانات موقعة | "حفظ قراءات العداد الموقعة خارجيًا": إذا كانت Wallbox توفر قراءات عدادًا موقعة رقمياً (قانون المعايرة) ، يتم حفظها مع البيانات لعملية التحميل. "توقيع وحفظ قراءات العدادات الداخلية": يمكنك حفظ قراءات العداد الموقعة رقمياً الخاصة بك لعمليات الشحن إذا لم يسلمها صندوق الشحن (لا توجد حقوق معايرة). ستجد هنا مزيدًا من التفسيرات حول قانون المعايرة. |
| عنوان URL لبوابة OCPP | وضع بوابة OCPP: عنوان URL الذي يقوم cFos Charging Manager بإعادة توجيه اتصال OCPP إليه إلى الواجهة الخلفية. |
| كلمة مرور بوابة OCPP | وضع بوابة OCPP: كلمة المرور للواجهة الخلفية OCPP. |
| معرف عميل بوابة OCPP | وضع بوابة OCPP: معرّف العميل الذي من خلاله يقوم cFos Charging Manager بتقديم التقارير إلى الخلفية. |
| معرف موصل بوابة OCPP | وضع بوابة OCPP: عرض معرف الموصل المعين تلقائيًا. |
| مضيف OCPP Gateway SOCKS | عنوان URL لبروكسي SOCKS إذا كان الوصول إلى الواجهة الخلفية لـ OCPP عبر بوابة عداد ذكي ، على سبيل المثال |
| مصادقة OCPP Gateway SOCKS | هنا يمكنك تحديد TLS إذا لزم الأمر |
| استخدم الشهادات الخاصة بك | في حالة التنشيط ، يتم استخدام شهادة SSL التي يمكنك تحميلها ضمن التكوين. في حالة التعطيل ، سيتم استخدام شهادة افتراضية موقعة ذاتيًا |
| الصيانة عن بعد | إذا كان لدى wallbox واجهة مستخدم ويب ، فسيتم إعادة توجيهك إلى هذا عند النقر فوق الزر "الصيانة عن بُعد" |
| طريقة بديلة | إذا لم تنجح إعادة التوجيه ، يمكنك اختيار طريقة بديلة. |
| إعادة تعيين | يسمح لك بإعادة تشغيل (تمهيد) الجهاز |
| المستعمل قواعد الشحن | هنا يمكنك إدخال المستخدمين وقواعد التحميل كما هو موضح في صفحة قواعد التحميل. |
