Wo kann ich nachschauen welche PIN Belegung der PIN-Header auf der cFos Power Brain Controller Platine hat?

  • Fragen
  • Wo kann ich nachschauen welche PIN Belegung der PIN-Header auf der cFos Power Brain Controller Platine hat?

Wo kann ich nachschauen welche PIN Belegung der PIN-Header auf der cFos Power Brain Controller Platine hat?

0
0

Auf der Webseite des cFos Power Brain Controllers ist ein Diagramm der Input/Output-Verbindungen (Revision F) zu sehen. Aber wie ist die genaue Belegung der Pins unter „Var. Extensions“ (orange gekennzeichnet)?

markiert als Spam
Geschrieben von cFos (Fragen: 33, Antworten: 125)
Gefragt am 14. November 2023 10:18
57 views

Antworten (2)

0
Private answer

Ich schließe mich der Frage an.

Auch beim Nachrüstset kommt ja ein Rev F Controller. Aber es ist kein Plan dabei, wie die Pinbelegung des RFID nun neu gesteckt werden muss.

markiert als Spam
Geschrieben von (Fragen: 11, Antworten: 15)
Beantwortet am 18. November 2023 17:40
0
Private answer

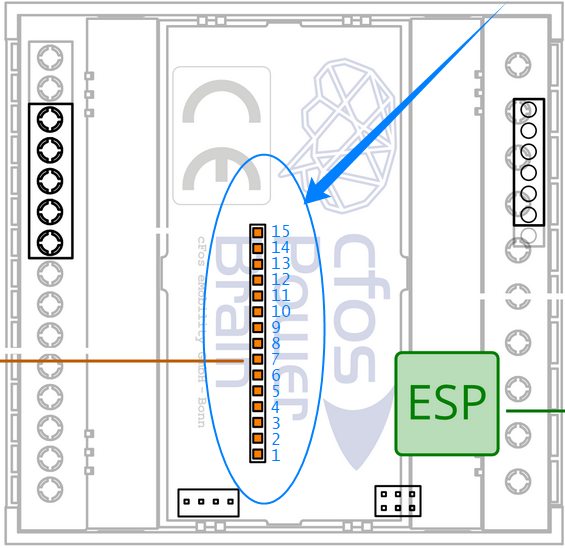

Wir haben da mal im Screenshot die Nummern dran geschrieben, damit z.B. die Anleitung SML Zähler mit optischem Lesekopf auslesen besser verständlich ist.

Anhänge:
markiert als Spam
Geschrieben von cFos (Fragen: 33, Antworten: 125)
Beantwortet am 14. November 2023 10:22
