Regelung der Wallbox mit einem Rundsteuerempfänger. Geht das?
♥ 0 |
Wenn mein Netzversorger die Wirkleistungssteuerung der Wallbox mit einem Rundsteuerempfänger verlangt. Wie geht das?
markiert als Spam
|
Antworten (6)
Private answer

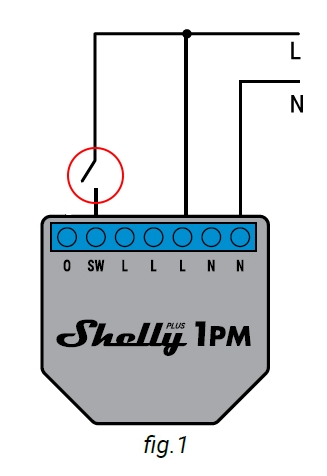

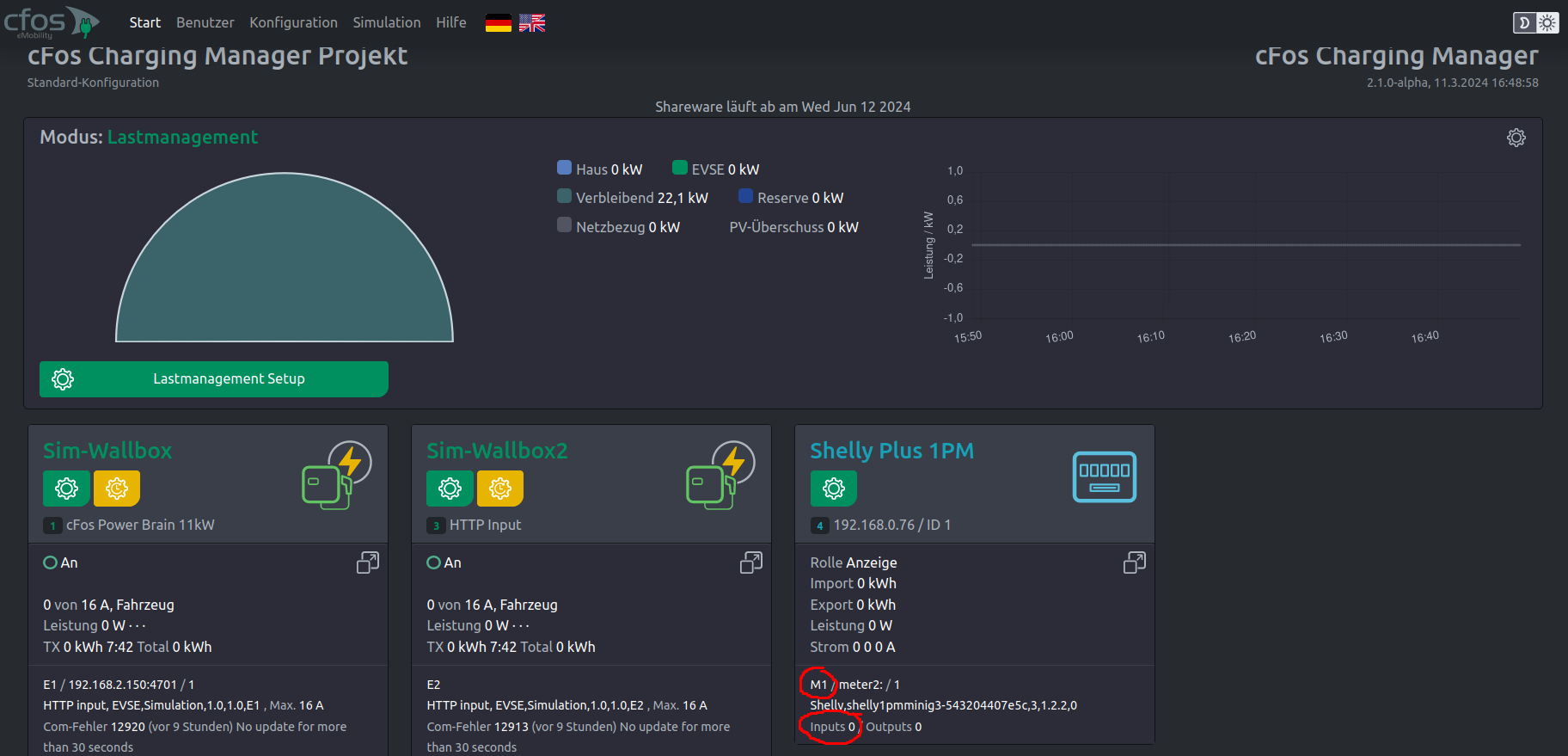

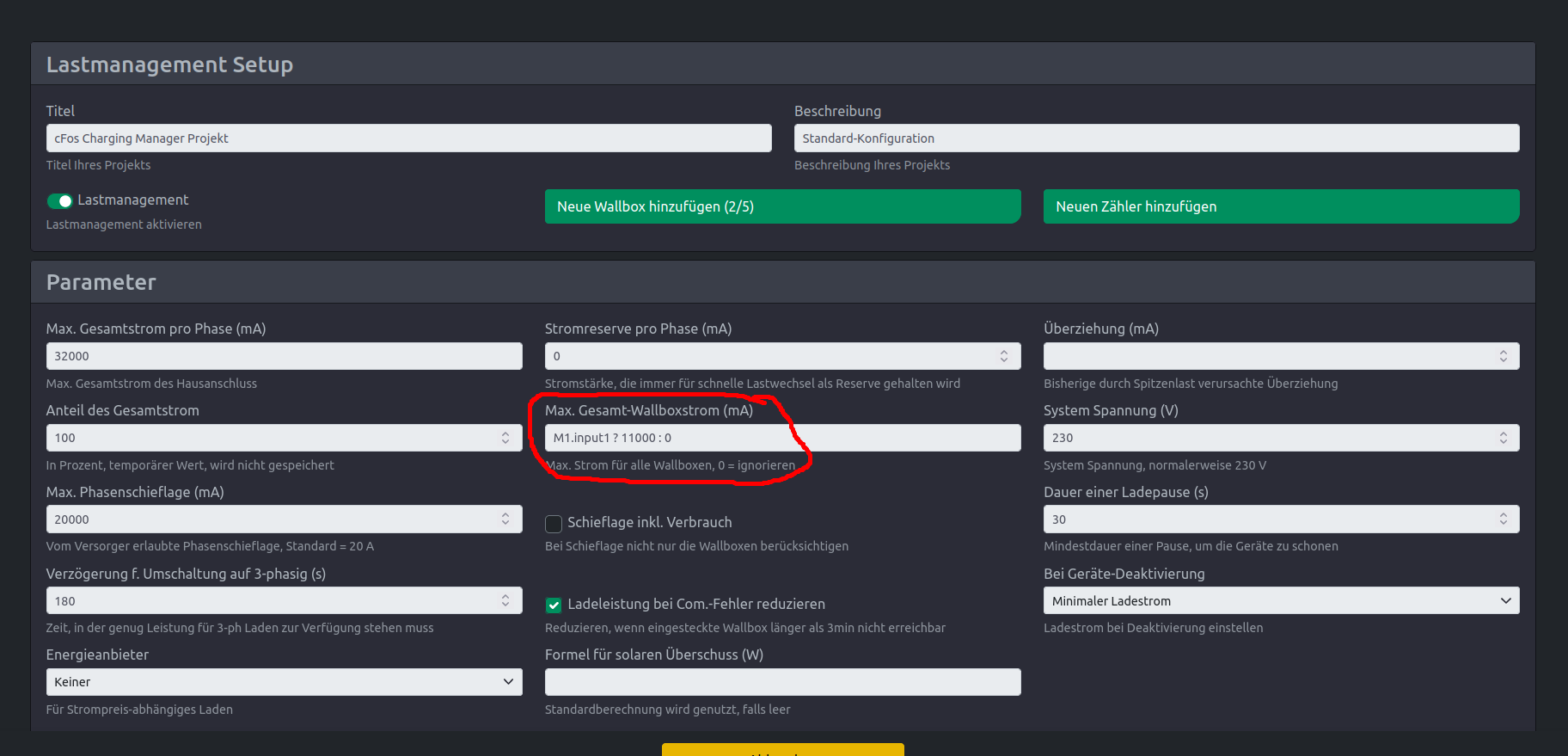

Ja, das ist überhaupt kein Problem. Die meisten Shellys haben einen oder mehrere Schaltereingänge. Im Anhang z.B. das Schaltbild zum Shelly 1PM. An Stelle des Schalters kommt der Schaltkontakt des Rundsteuerempfängers. Der Shelly muss im selben WLan wie die Master-Wallbox/Charging-Manager laufen. Im Charging-Manager sind die meisten Shelly-Definition bereits integriert. Einfach einen neuen Zähler anlegen, den entsprechenden Shelly auswählen und IP-Adresse eintragen (Rolle = "Anzeige"). In der entsprechenden Kachel sieht man den Status des Schaltereingangs. (Siehe Anhang) Dann kann im Lastmanagment-Setup unter "Max. Gesamt-Wallboxstrom (mA)" eine Formel für die Reduzierung angeben werden. z.B: M1.input1 ? 11000 : 0 Bedeutet: Wenn M1.input1 = 1 ist, dann soll der Gesamt-Wallboxstrom 11000mA = 7,6kW sein, sonst 0 = ignorieren (Siehe Anhang) markiert als Spam
|
|
Private answer
Kann man analog zu diesem Vorgehen für eine einzelne Wallbox auch die Wirkleistungssteuerung per Rundsteuerempfänger für alle von einem PowerBrain Controller gesteuerten Wallboxen realisieren? Z.B. indem man die beschriebenen Regeln auf die den Wallboxen zur Verfügung stehende Gesamtleistung anwendet? Zusatzfrage: Gibt es für den von @Geotec beschriebenen Einsatz eines Shelly einen Musterschaltplan und idealerweise auch Beispiele für die (vermutlich per HTTP-API realisierte?) Signalübertragung vom Shelly zur PowerBrain? markiert als Spam
|
|
Private answer
In der FAQ ist noch vom Parameter "Max. Gesamtleistung (W)" die Rede, die Formeln kommen heutzutage natürlich in das Feld Max. Gesamtstrom pro Phase (mA). Mit den Formeln kann man bis zu 4 Zustände unterscheiden. 2 Zustände (A,B) mit S0-1:E1.input1 ? A : B 3 Zustände (A,B,C ) mit S0-1 und S0-2E1.input1 ? A : ( E1.input2 B ? C ) 4 Zustände (A,B,C, D) mit S0-1 und S0-2E1.input1 * A + E1.input2 * B + (E1.input1 && E1.input2) * (A - B - C + D) !! ob letzteres richtig ist muss noch geprüft werden ;-)
markiert als Spam
|
|
Private answer
Du kannst auch einen Shelly benutzen an dem der Rundsteuerempfänger angeschlossen wird. Dann wird das Signal per WLan zur Wallbox übertragen und es ist kein separates Kabel nötig. ;-) markiert als Spam
|
|
Private answer
Ja, genau das geht. Siehe Frage zum Thema. Das wirs in der FAQ "Kann ich an die Wallbox einen Schlüsselschalter bzw. Rundsteuerempfänger anbringen?" also beschrieben. Dabei werden 1 oder 2 S0-Eingänge des Controllers mit den Rundsteuerempfänger verbunden. Über Formeln können dann bis zu 4 zustände für die Wirkleistungssteuerung gesetzt werden. Wenn der Netzbetreiber oder Energieversorger also verlangt, die Ladeleistung der Wallbox(en) bei Bedarf mittels Rundsteuerempfänger reduzieren oder auf 0 setzen zu können, dann geht das.
markiert als Spam
|
|
Private answer
Na klar, hat Christian doch schon öfter geschrieben: https://www.cfos-emobility.de/network/antworten/kann-ich-eingentlich-an-die-wallbox-einen-schluesselschalter-bzw-rundsteuerempfaenger-anbringen/ markiert als Spam
|
