Wie kann ich den internen Modbus-Zähler manuell einrichten?

Wie kann ich den internen Modbus-Zähler manuell einrichten?

0
0

Der interne Modbus-Zähler meiner cFos Power Brain Wallbox ist nicht korrekt konfiguriert und er zeigt einfach in der Charging Manager Kachel keine Werte an. Kann ich den Zähler manuell konfigurieren?

markiert als Spam
Geschrieben von cFos (Fragen: 33, Antworten: 144)
Gefragt am 19. April 2023 10:28
534 views

Antworten (1)

0
Private answer

Diese Frage wurde schon einmal in der Frage Interner Modbus Zähler? diskutiert.  Dort wurde ein Workaround beschrieben.

Die folgenden manuelle Konfiguration ist aus unserer Sicht besser:

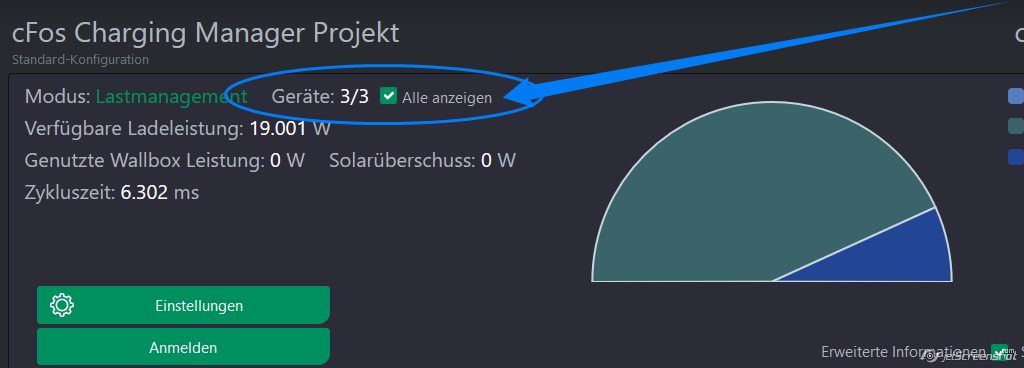

Zunächst die "Geräte"-Checkbox "Alle anzeigen" aktivieren (Vgl. Screenshot), danach:

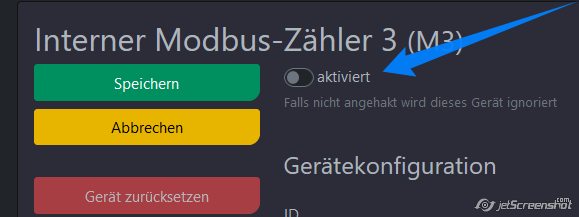

  1. Wenn bereits ein internen Zähler konfiguriert ist, sollte dieser deaktiviert (vgl. Screenshot 1) und nicht mehr an der Wallbox angeheftet sein.

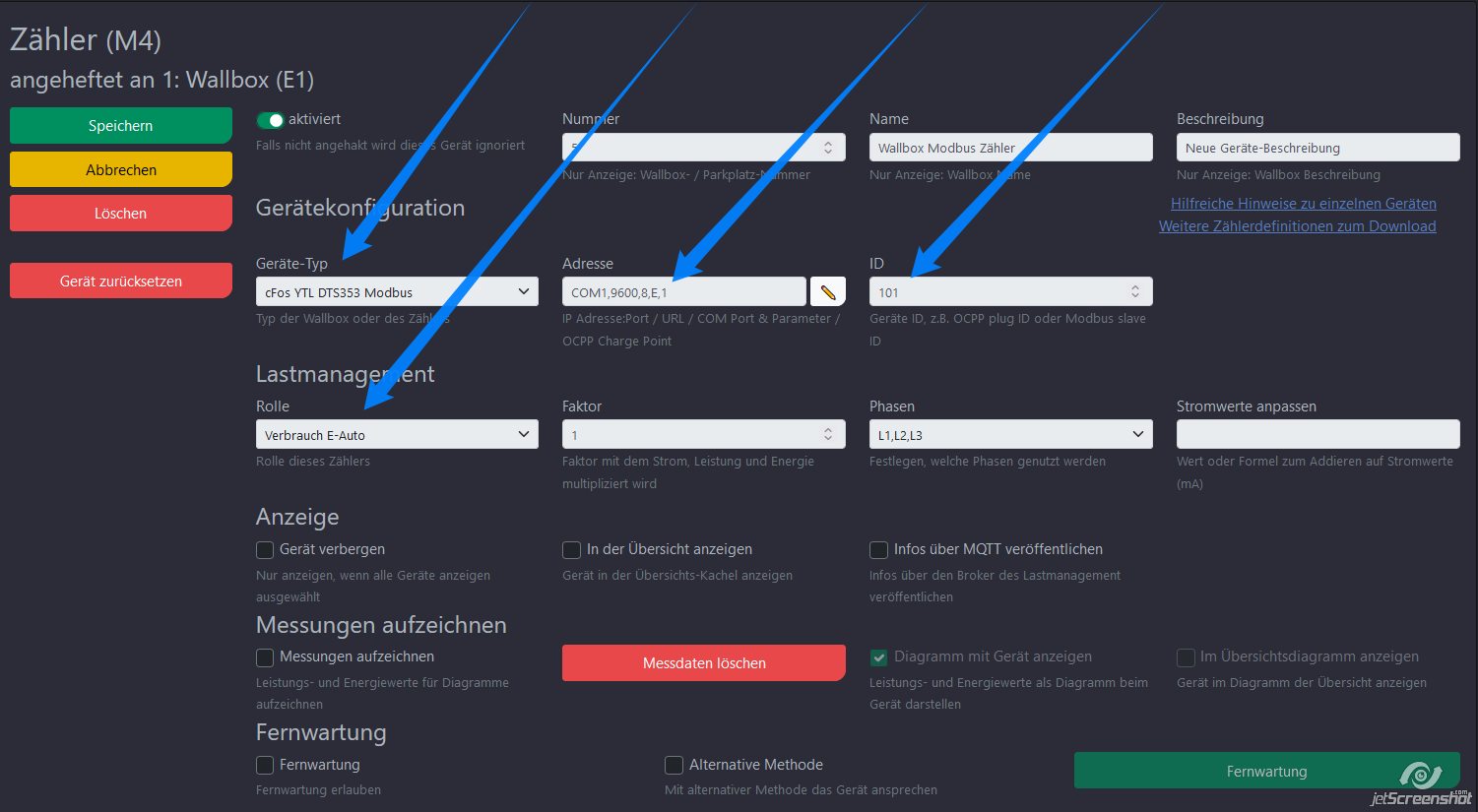

  2. Richten Sie einen neuen Zähler ein und nennen Sie diesen z.B. "Wallbox Modbus Zähler" und setzen sie je nach verbautem Zähler die folgenden Werte:

    Geräte-Typ "cFos YTL DEM4A Series Modbus".
    Rolle "Verbrauch E-Auto".
    Zähler-ID: 101
    Adresse: COM1,9600,8,N,1

    Geräte-Typ "cFos YTL DTS353 Modbus".
    Rolle "Verbrauch E-Auto".
    Zähler-ID: 101
    Adresse: COM1,9600,8,E,1

    Hinweise:
    Die tatsächliche ID des Zählers ist im Auslieferungszustand der Wallbox 101.

    Für beide Zähler gilt:
    [Sollte die im Zähler eingsstellte ID 1 sein, setzen Sie den Wert im Charging Manager auch auf "1".]
    Tipp: Wenn sie im Charging Manager die Zähler-ID auf "0" setzen, dann wird eine Neuerkennungsroutine des Zählers gestartet, die die ID wieder auf 101 setzt.

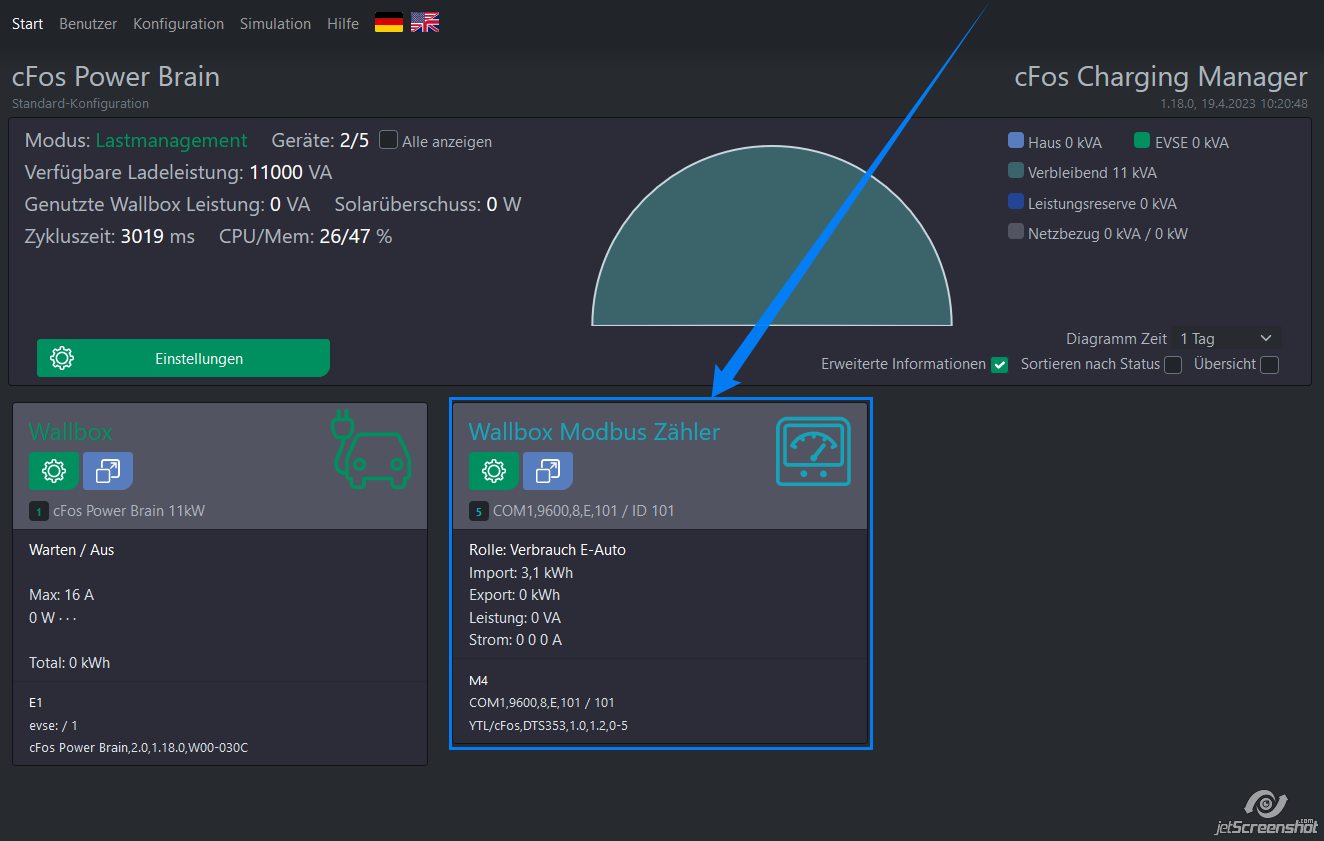

  3. Prüfen Sie die neuen Zählerkachel und ob die Kommunikation steht (vgl. Screenshot 3).

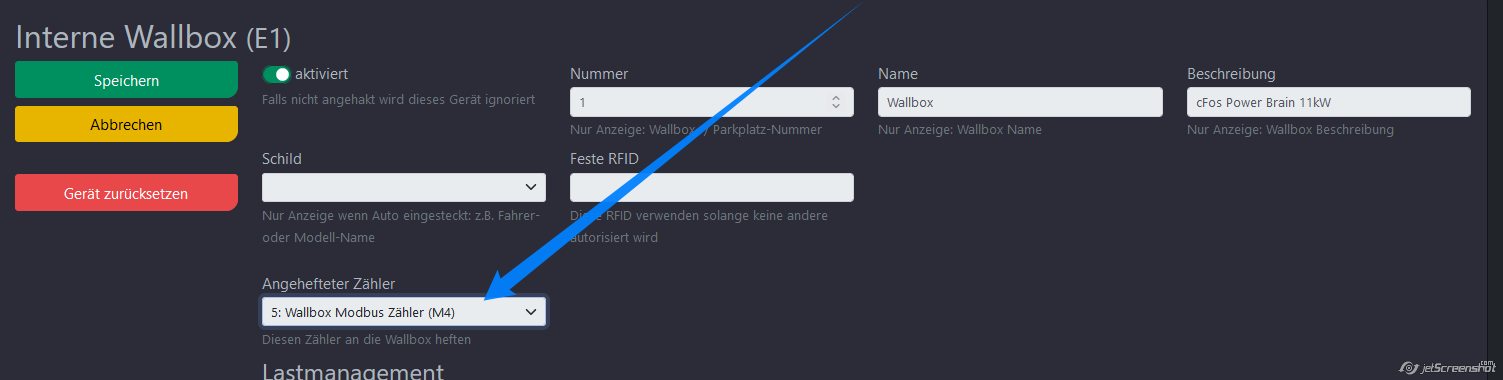

  4. Heften Sie den Zähler an die Wallbox an (vgl. Screenshot 4)









Anhänge:
markiert als Spam
Geschrieben von cFos (Fragen: 33, Antworten: 144)
Beantwortet am 19. April 2023 10:49
