Werte im Tortendiagramm falsch berechnet und angezeigt.

Fragen
[Gelöst] Werte im Tortendiagramm falsch berechnet und angezeigt.

Werte im Tortendiagramm falsch berechnet und angezeigt.

« Zurück

▲

▼

♥ 0

Hallo,

ich bin gerade dabei den Charging Manager zu testen und habe folgende Situation.

Eine Messung am Netzanschluss und eine Messung an der PV-Anlage.

Eine Wallbox ist bestellt aber noch nicht verbaut.

Für ein PV-Überschussladen sollte die Messung am Netzanschlusspunkt zwar ausreichen, ich würde allerdings die anderen Werte gerne mit angezeigt bekommen. Daher habe ich folgenden Ansatz gewählt:

Netzanschluss: Rolle Anzeige

PV: Rolle Erzeugung

Virtueller Zähler (Netzanschluss – PV): Rolle Verbrauch

Bei den einzelnen Zählern werden die Werte: Netzanschluss, Erzeugung und Verbrauch richtig angezeigt.

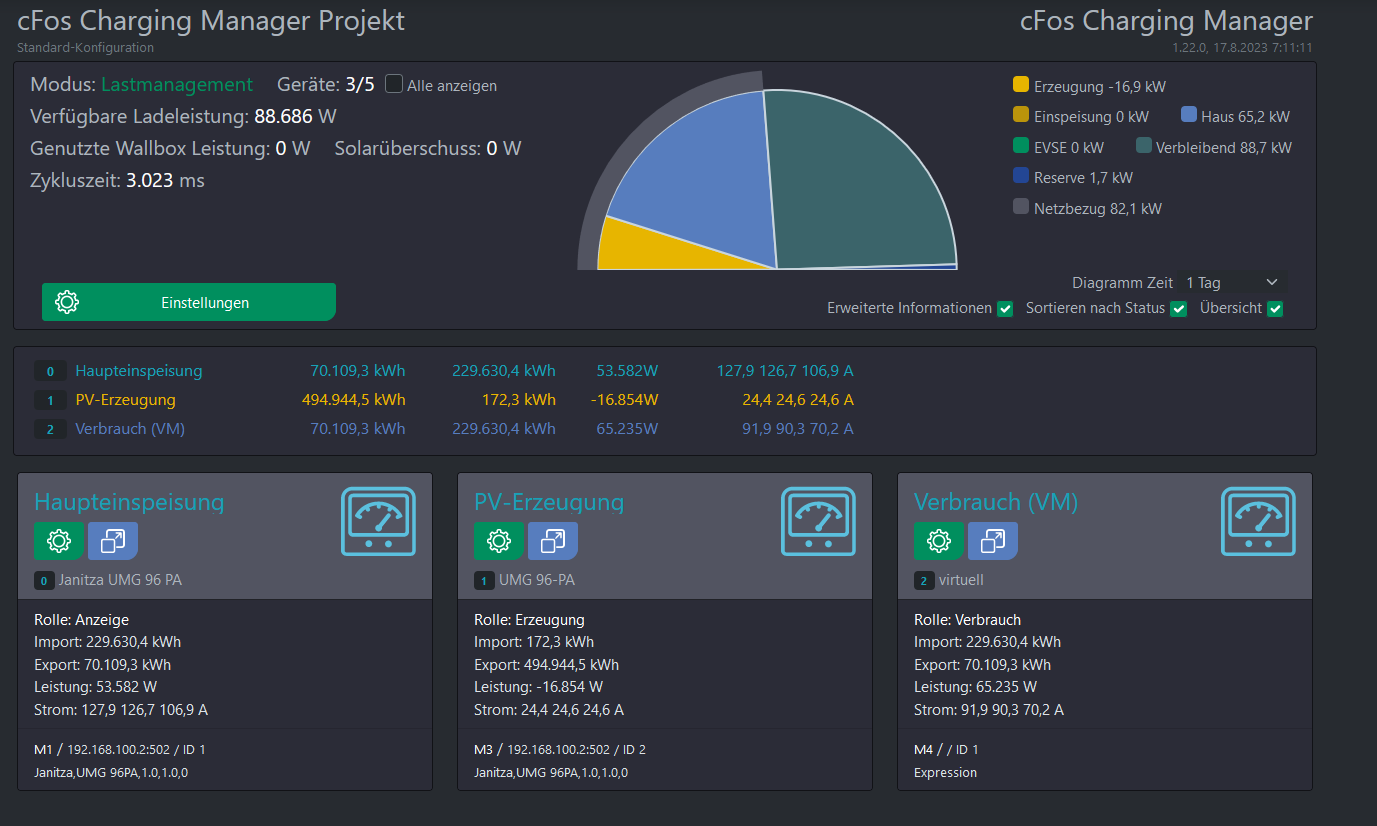

Beim Tortendiagramm wird als Netzbezug allerdings Verbrauch – ABS(PV) gerechnet und der Netzbezug inkl. Diagramm stimmt nicht.

Oder habe ich hier irgendwie einen Denkfehler

Anhänge:

Gelöst

markiert als Spam

Geschrieben von a.baumann (Fragen: 4, Antworten: 7)

Gefragt am 17. August 2023 7:21

44 views

Antworten (5)

▲ 0 ▼ ✔	Private answer Ich hatte die ja extra -PV genannt. Damit müsste dann ja zwei Definitionen bestehen. markiert als Spam Geschrieben von Geotec Top Networker (Fragen: 0, Antworten: 590) Beantwortet am 18. August 2023 8:04
▲ 0 ▼ ✔	Private answer Die Idee die Leistung bereits bei der Zählerdefinition zu invertieren ist gut und hat prinzipiell funktioniert. Ich musste allerdings noch eine zweite Zählerdefinition erstellen bei der die Leistung nicht invertiert wird, da der Zähler für den Bezug sonst auch invertiert wurde und dann dieser negativ ist. Im Anhang die beiden Zählerdefinitionen. Anhänge: janitza_umg_96pa_erzeugung.json.txt janitza_umg_96pa_bezug.json.txt markiert als Spam Geschrieben von a.baumann (Fragen: 4, Antworten: 7) Beantwortet am 18. August 2023 7:43
▲ 0 ▼ ✔	Private answer Ich hänge dir mal eine neue Zählerdefinition für den UMG an. Kannst ja mal testen ob die Werte damit passen. (txt am ende entfernen) Anhänge: janitza_umg_96rm-PV.json.txt markiert als Spam Geschrieben von Geotec Top Networker (Fragen: 0, Antworten: 590) Beantwortet am 17. August 2023 19:09

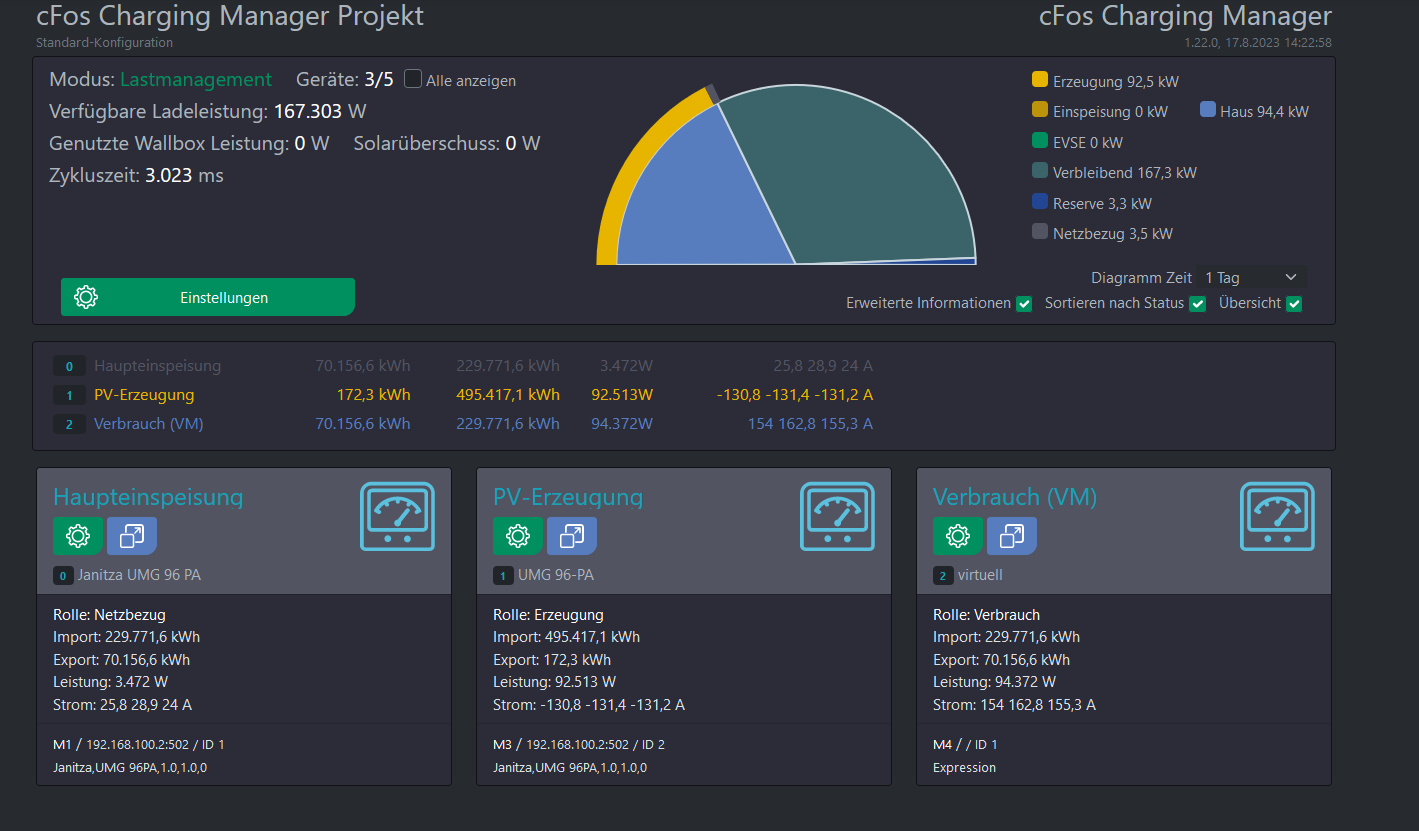

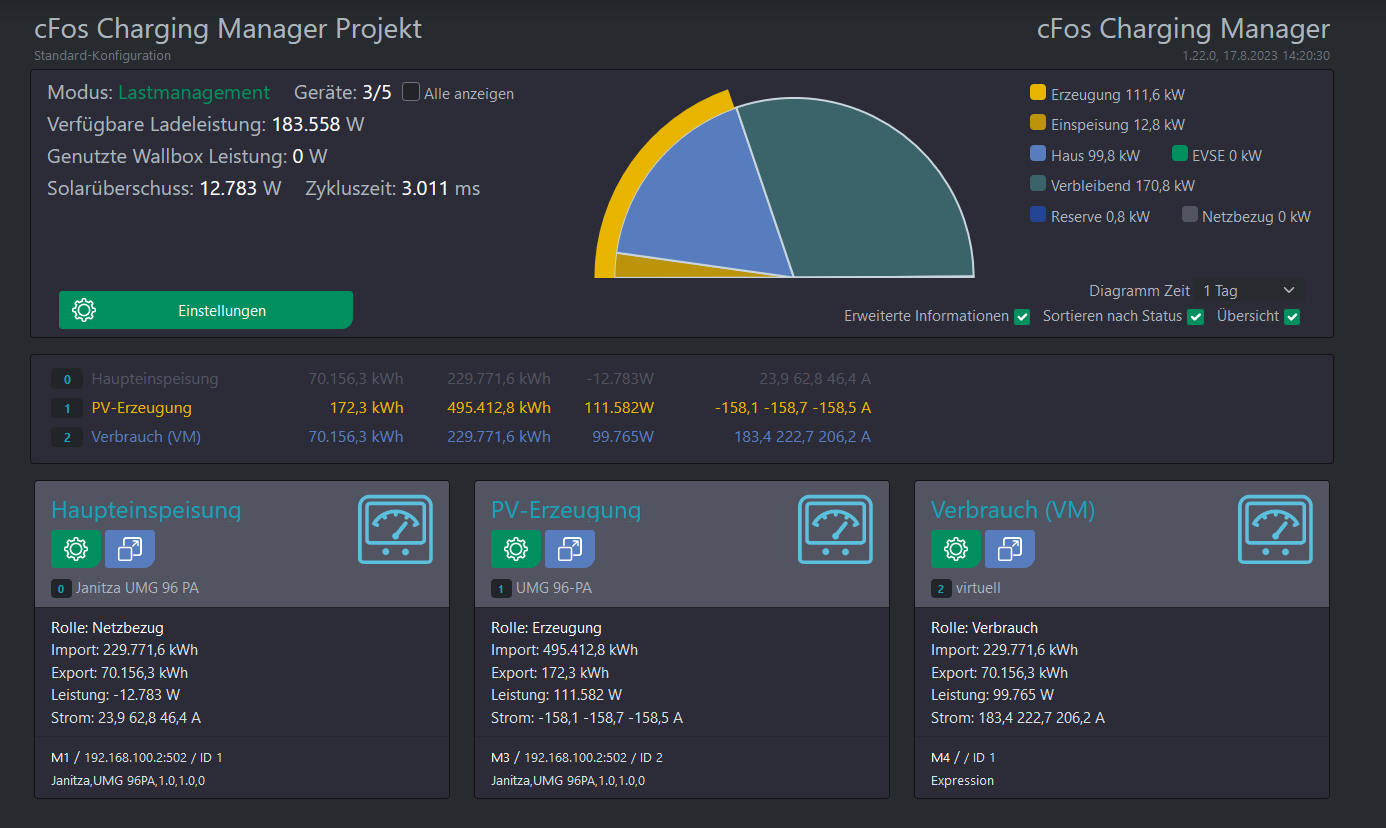

▲ 0 ▼ ✔	Private answer Jetzt wird es richtig angezeigt. Lediglich die Stromwerte sind bei der Erzeugung jetzt negativ, aber das ist zu verschmerzen. Anhänge: markiert als Spam Geschrieben von a.baumann (Fragen: 4, Antworten: 7) Beantwortet am 17. August 2023 14:24
▲ 0 ▼ ✔	Private answer Hallo, die Rolle "Erzeugung" erwartet eine positiven Leistung. Stell mal die Haupteinspeisung auf Rolle "Netzbezug" und beim Erzeugungszähler den Messwert drehen. Passt es dann? markiert als Spam Geschrieben von Geotec Top Networker (Fragen: 0, Antworten: 590) Beantwortet am 17. August 2023 14:05
