[RESOLVED] Deye 12K Wechselrichter mit 10 kWh LiFePO4 Speicher | Speichersteuerung, Installation

Deye 12K Wechselrichter mit 10 kWh LiFePO4 Speicher | Speichersteuerung, Installation

Tags:

Hallo zusammen und frohe Weihnachten,

ich habe mir bereits einiges an Dokumentation und auch einige Threads zum Thema hier im Forum angeschaut. Dennoch bin ich mir immer noch nicht sicher, wie ich die geplante Installation der Wallbox durchführen soll.

Zunächst mal zu den vorhandenen Komponenten:

– cfos Power Brain Wallbox Solar 11 kW
– Deye SUN-12K-SG04LP3-EU Hybridwechselrichter, 12 kW
– 10 kWh LiFePO4 Speicher
– Raspberry Pi mit Solarassistant

Zur aktuellen Konfiguration:

Die gesamte Hauslast liegt direkt am Wechselwichter (WR) an. Der Speicher ist ebenfalls am WR angeschlossen und kommuniziert über RS485-Kabel mit dem WR. Die Steuerung des Speichers übernimmt vollständig der WR. Ebenfalls am WR ist der Raspberry Pi mit dem Solarassistant verbunden, welcher für die Datenauswertung der Anlage genutzt wird.

Nun zum Problem:

Im Falle, dass die PV-Produktion nicht ausreicht um das Auto mit der gewünschten Leistung zu laden, würde es ohne eine entsprechende Regelung zur Entladung des Speichers kommen, wenn die Wallbox (WB) denn, wie die Hauslast am WR angeschlossen werden würde. Das ist natürlich nicht wünschenswert. Wünschenswert wäre eine dynamische Steuerung der Entladeleistung des Speichers, sodass immer so viel aus dem Speicher entladen wird, wie gerade von der Hauslast benötigt wird. Eine entsprechende Regelung gibt es noch nicht, oder hat da schon jemand was entwickelt?

Eine Alternative wäre es, die WB vor den WR, also zwischen Hausanschluss und WR anzuschließen. Hierdurch würde man allerdings die schöne Datenaufzeichnung vom Solarassistant verlieren, da der die Last hinter dem WR ja nicht mehr sehen würde. Ebenso würde man wohl die Notstromfunktion verlieren und Bidirektionales Laden wäre wohl auch nicht mehr drinnen, falls das irgendwann mal ein Thema werden sollte.

Die Frage:

Was würdet ihr also empfehlen, um ein „Aussaugen“ der Batterie zu vermeiden? Oder würdet ihr die WB vor den WR anschließen, oder würdet ihr das sogar unbedingt vermeiden?

Ich wünsche euch allen noch eine ruhige Zeit und schonmal einen guten Rutsch ins neue Jahr!

Vielen Dank für die Hilfe vorab!

Grüße
Daniel

RESOLVED

markiert als Spam

Posted by Kunzibert09 (Fragen: 6, Antworten: 22)

Gefragt am 26. Dezember 2024 15:02

372 views

Antworten (3)

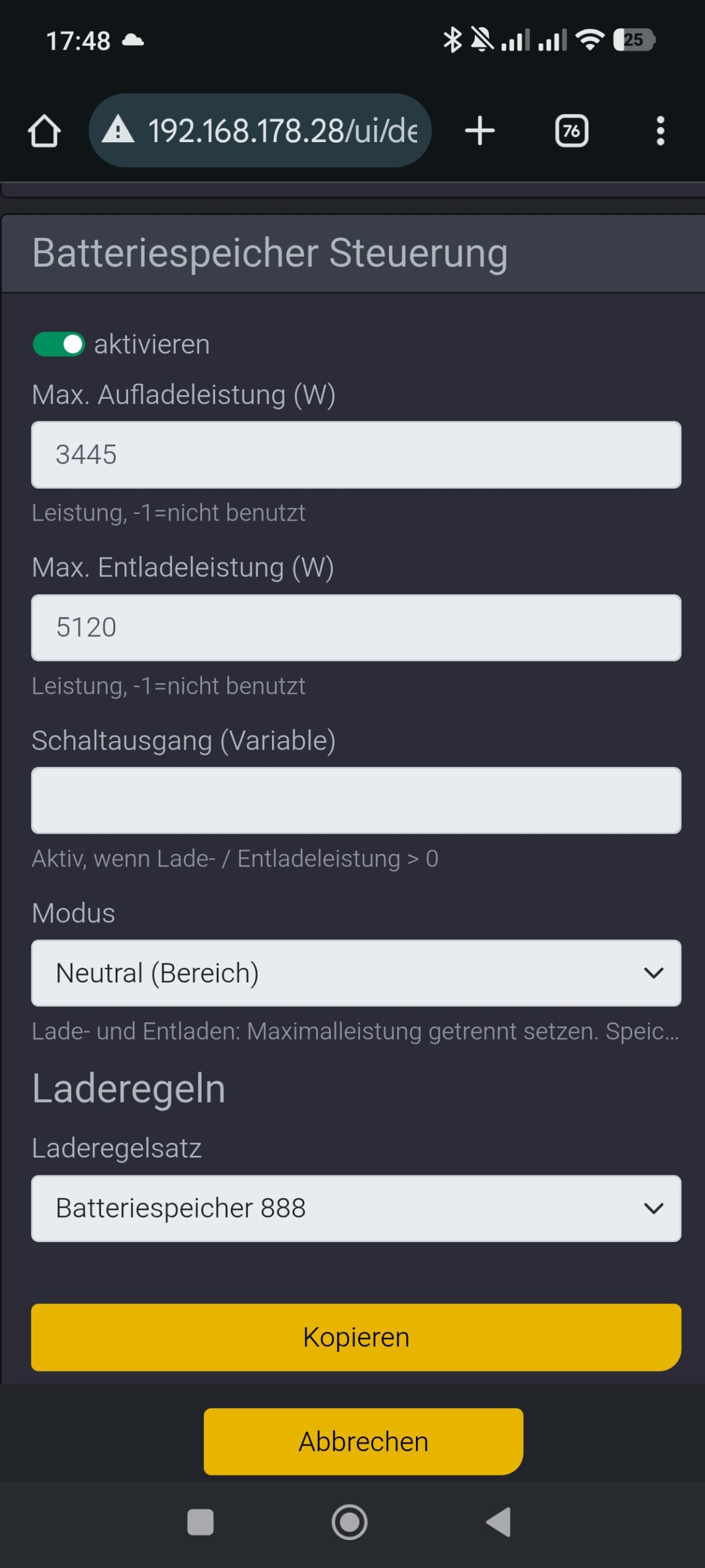

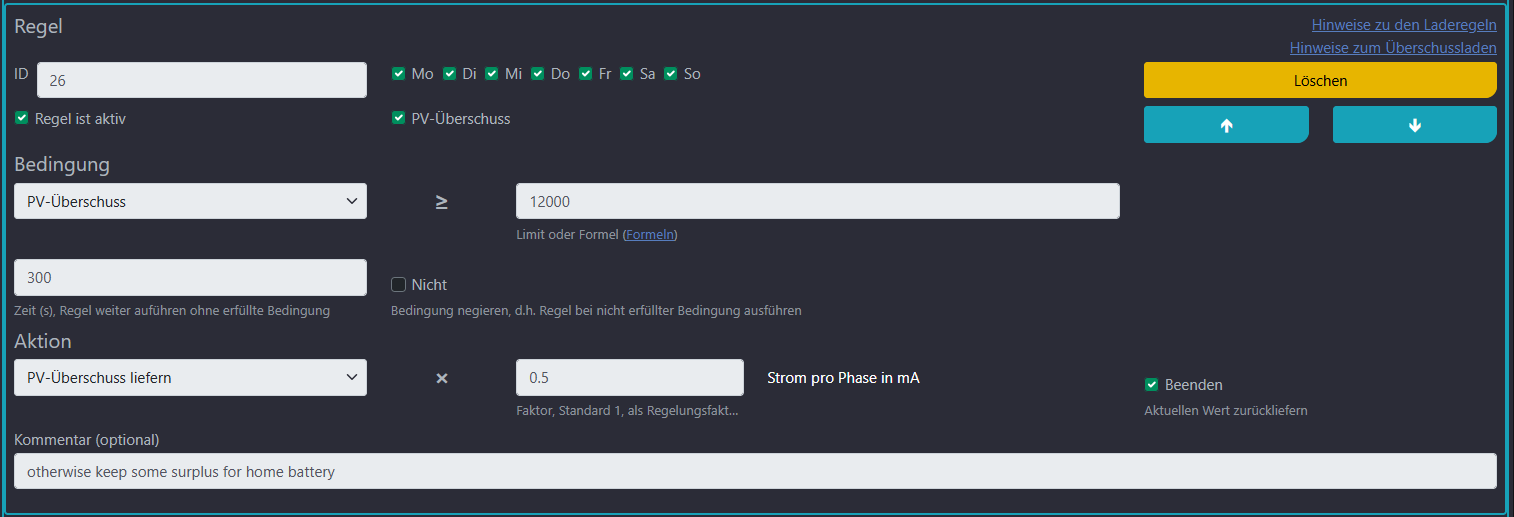

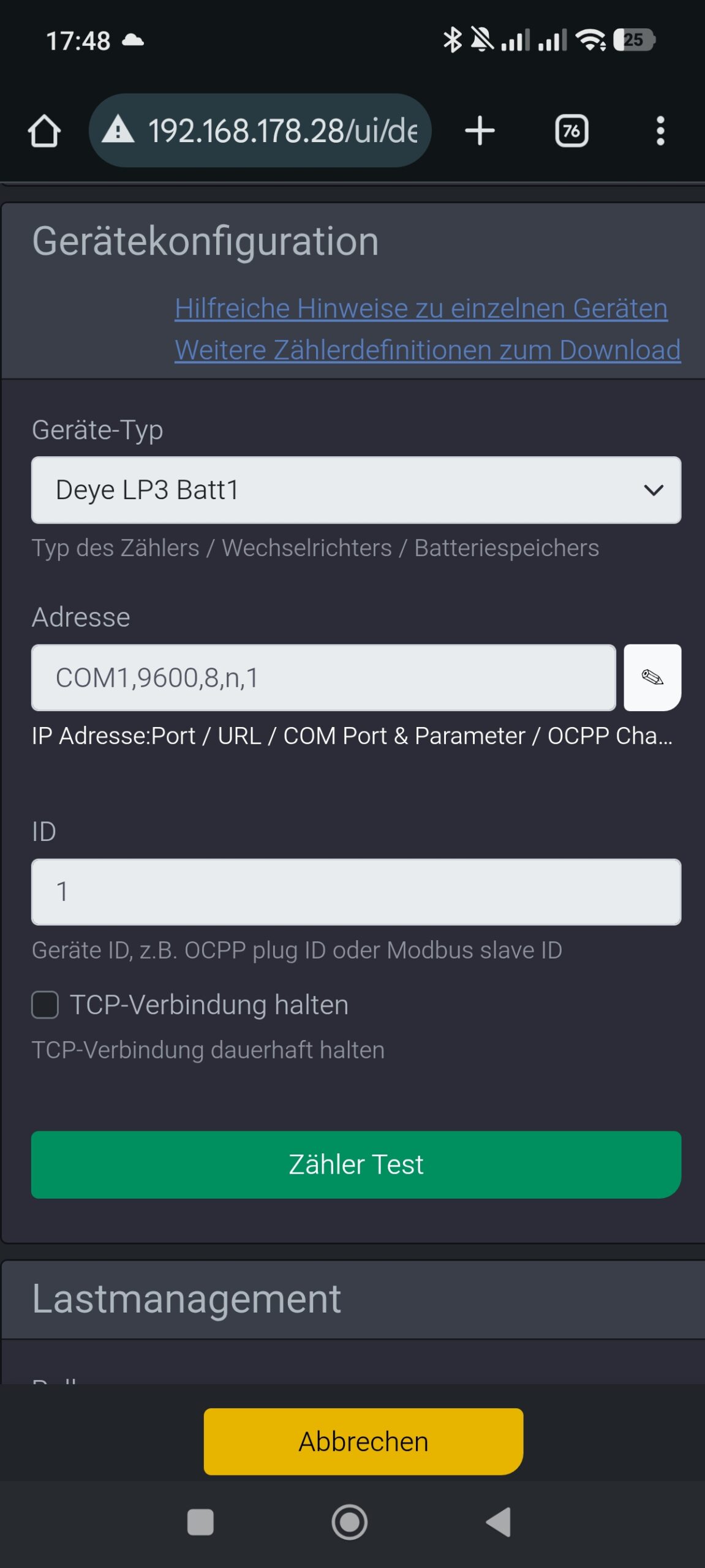

▲ 0 ▼ ✔	Private answer @AlexLuk Mein Setup läuft, bis auf die automatische Phasenumschaltung, schon. 1. Hier haben wir ein Lan-Kabel an den Modebus Port im Deye angeschlossen, am anderen Ende musst du den Stecker abknipsen, weils keinen RS485 Anschluss gibt. Hier musst du die entsprechenden Adern, auf denen das Plus- und das Minus-Signal vom Modbus läuft dann an den entsprechenden Klemmböcken in der Wallbox anklemmen. Hier ist auf die richtige Polung zu achten. Ebenfalls musst du die richtige Modbus ID im WR einstellen. Hier habe ich 01 gewählt. Dann musst du die passenden Zähler hinterlegen. Die Zähler-Configs bekommst du von cfos zum Download - da einfach mal googlen. Ansonsten habe ich die von mir hier hochgeladen. Hier habe ich verschiedene für die Batterie, da ich die Entladeleistung von meiner Batterie steuere. Die kannst du nicht einfach so übernehmen, da bei deinem Hausspeicher möglicherweise andere Modbus Register benutzt werden. Wenn du hier zum Setup Fragen hast, gerne zuerst die Doku lesen (ich weiß, dass sie nicht super verständlich ist) und dann hier fragen. Ich und weitere helfen gerne. 2. Das Überschussladen gibt es als vorgefertigte Laderegel "PV-Surplus". Wie und wo man Laderegeln anhängt, damit der gewünschte Usecase läuft, kann zuweilen komplex sein. Schau mal auf meinem Profil, ich hatte einige Threads zu dem Thema, wo ich auch mal ausführlich erklärt habe, wie ich es gemacht habe. Viele Grüße Anhänge: deye_lp3_bat.json Deye_lp3_load (1).json deye_lp3_bat1_ohne Initialauslesung (2).json deye_lp3_grid (1).json deye_lp3_inv.json markiert als Spam Posted by Kunzibert09 (Fragen: 6, Antworten: 22) Answered on 3. Juni 2025 14:41
▲ 0 ▼ ✔	Private answer @Berno70 Könntest du dein Vorgehen genauer beschreiben? 1. Wie hast du die RS485 Verbindung hergestellt? 2. Wie hast du die cfos auf Überschussladen programmiert? Beste Grüße Alex markiert als Spam Posted by AlexLuk (Fragen: 0, Antworten: 1) Answered on 3. Juni 2025 14:30

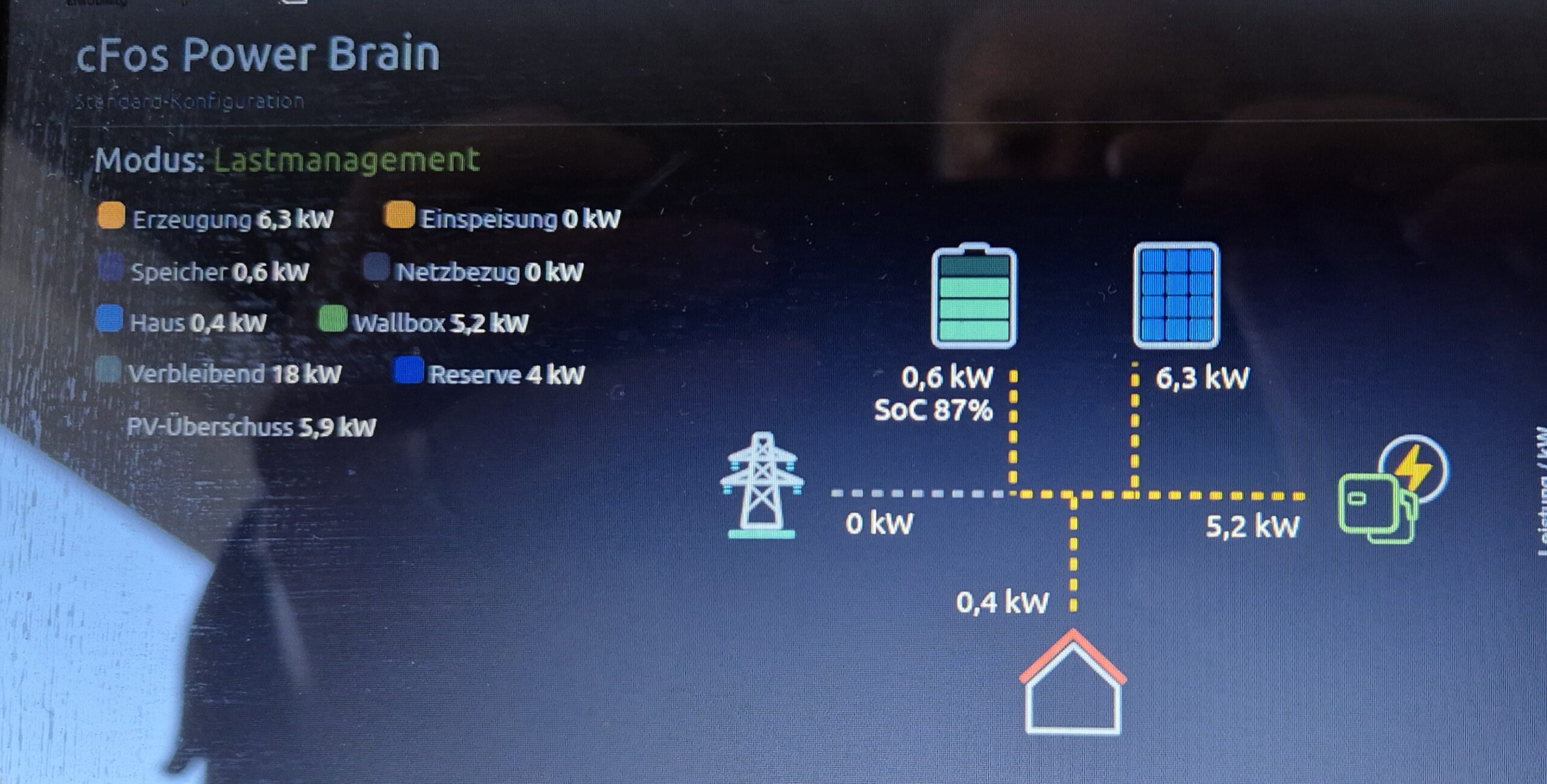

▲ 0 ▼ ✔	Private answer @Kunzibert09 Die Steuerung der Entladeleistung der Batterie gemäß der Hauslast nimmt der Deye WR selbst vor. Die Wallbox würde ich nicht wie das restliche Haus am WR (Backup-Load) anschließen, sondern am Hausanschluss vor dem WR. Die CT des Deye natürlich direkt nach dem Zähler. Die cfos mittels RS485 Verbindung mit dem Deye kommunizieren lassen. Dann die cfos auf Überschussladen programmieren. Diese Konfig habe ich bei mir und läuft einwandfrei. Die PV versorgt in dieser Priorität 1. das Haus 2. den Ladevorgang an der cfos WB 3. die Aufladung der Hausbatterie 4. Einspeisung ins Netz Die Leistungsaufteilung zw. 2. und 3. ist mit cfos Laderegeln beeinflussbar. Ich hänge noch einen Screenshot an, der eine Situation heute zeigt: hier geht der PV Überschuss in die Hauslast, und dann zu ca. 80% ins Auto und zu 20% in die Hausbatterie vg Berno70 Anhänge: markiert als Spam Posted by Berno70 (Fragen: 0, Antworten: 2) Answered on 8. Februar 2025 14:01
