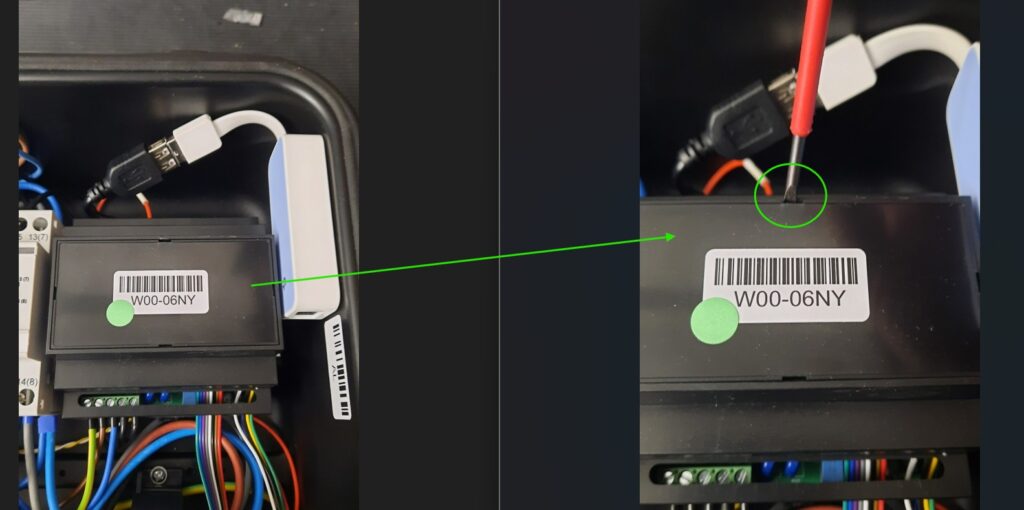

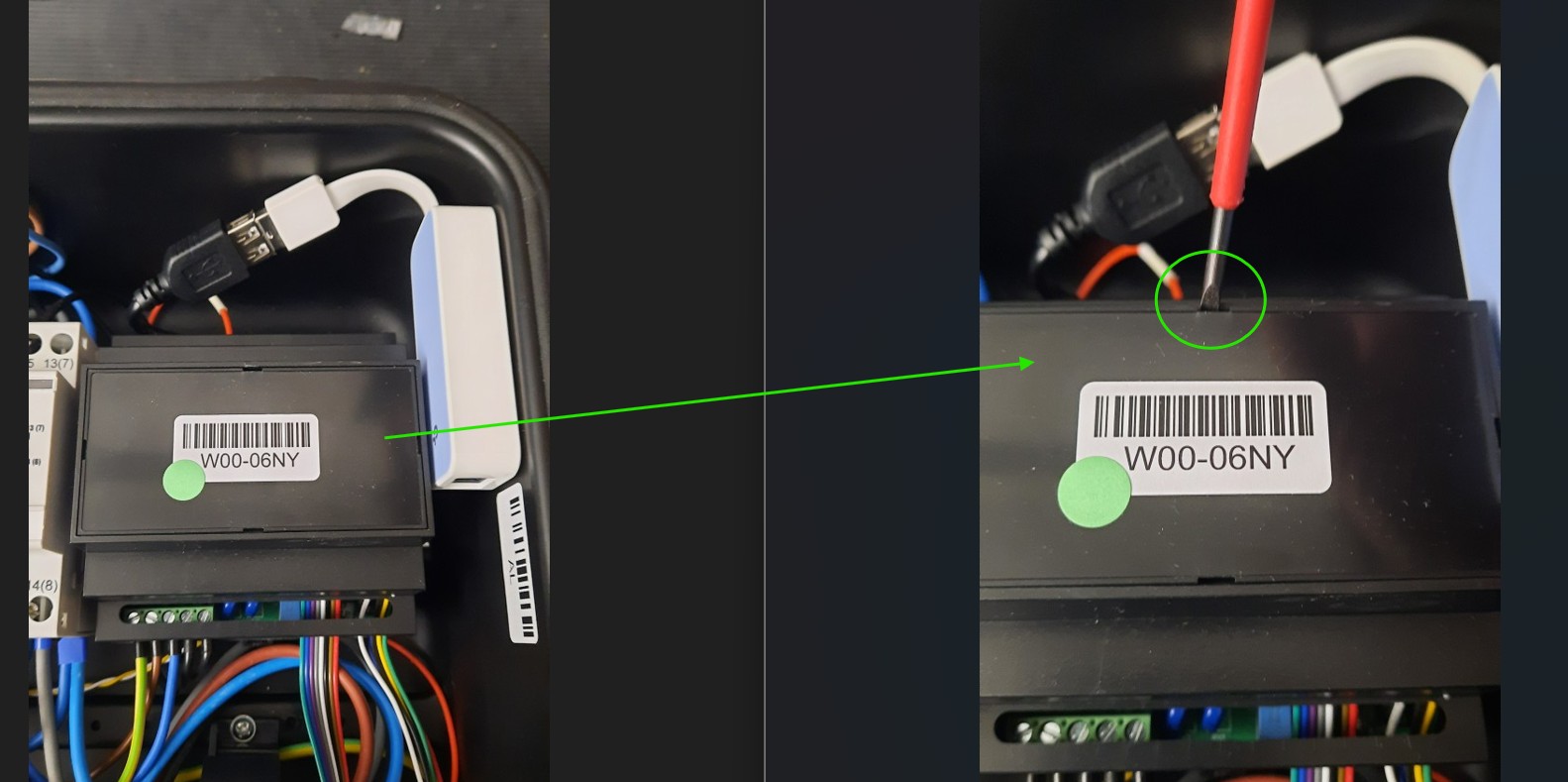

Controller Deckel öffnen

Als erstes muss der Deckel des Controller-Gehäuses geöffnet werden. Dabei kann man entweder das kleine Plättchen des Deckels öffnen siehe Abbildung Oder den gesamten Deckel entfernen. Das ist etwas aufwendiger.

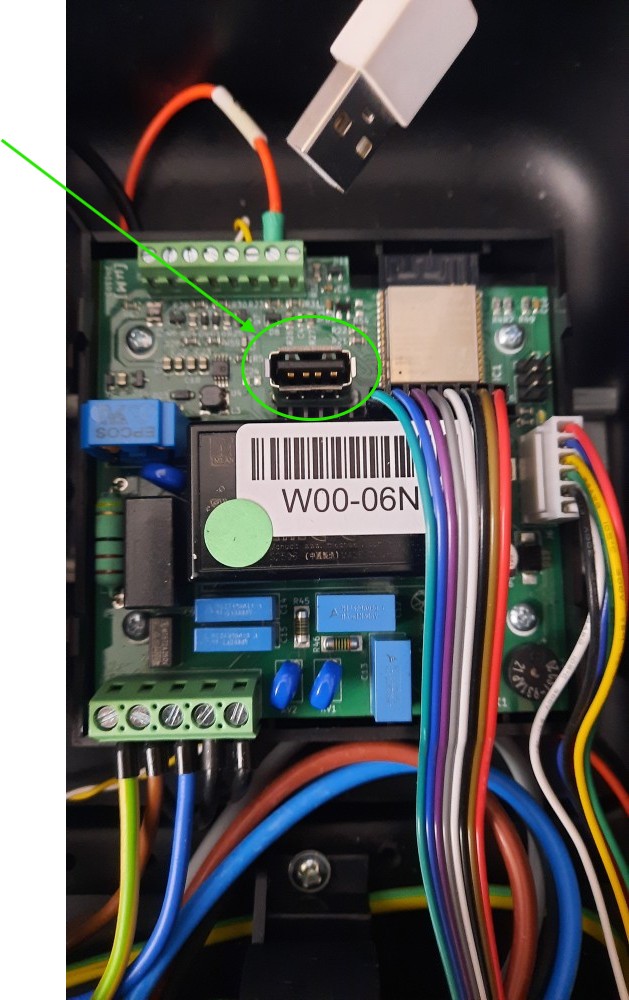

USB-Anschluss auf der Platine

Der USB Anschluss Befindet sich auf der Platine.

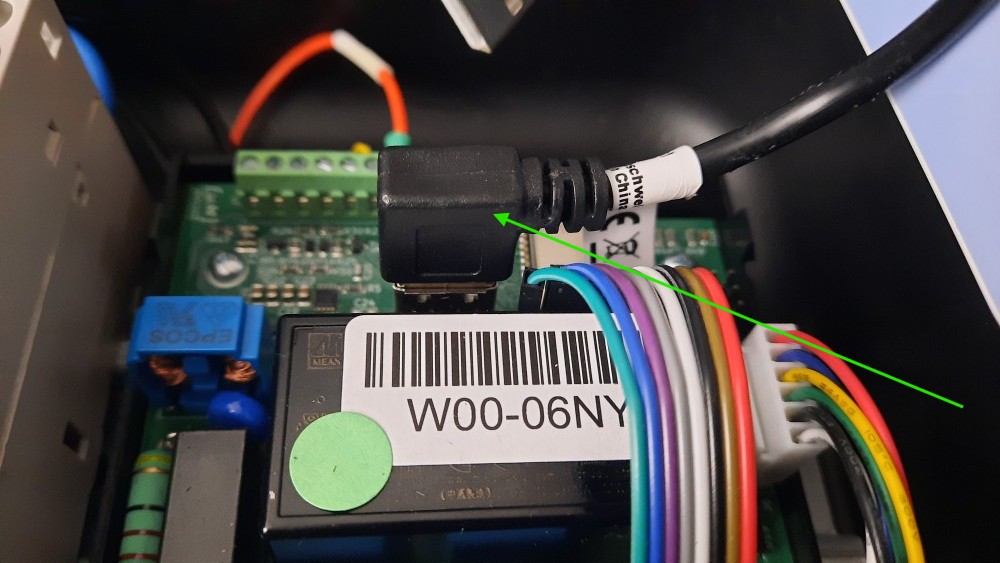

Winkelstecker anschließen

Am USB Anschluss kann der mitgelieferte USB Winkelstecker angeschlossen werden.

Gehäuse deckel schließen / USB-LAN Adapter verbinden

Jetzt kann der Gehäusedecke geschlossen werden. Das Kabel kann oben am Controller ausgeführt, und dann mit dem USB LAN Adapter verbunden werden. Tipp: Den USB-Laden-Adapter können Sie mit Montageband am inneren Wallbox Gehäuse befestigen, siehe Abbildung.

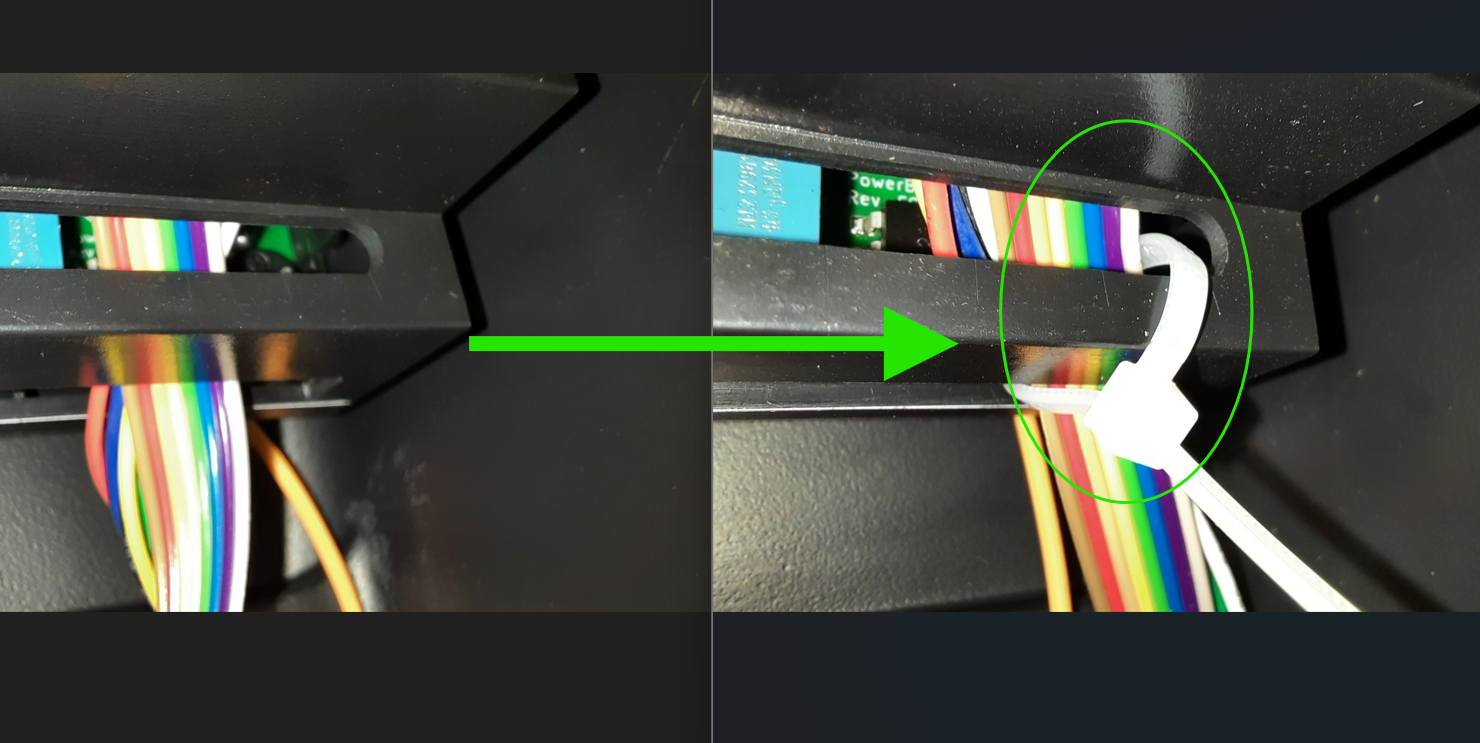

Wichtiger Hinweis

Achten Sie darauf dass die Anschlusskabel für das RFID Modul und den DC Stromsensor, am Controller-Gehäuse unten rechts nach Abschluss der Arbeiten fixiert bleiben.

Hinweis zur Installation mit LAN Kabel

Um das LAN Kabel aus dem Wallbox Gehäuse ausführen zu können, lassen Sie von einer Fachkraft eine passende Anschlussverschraubung setzen.
