Referenzanlagen

cFos Charging Manager als White-label Produkt

Der cFos Charging Manager wird von 2 Industrie-Unternehmen unter eigenem Namen als White-label Produkt vertrieben und ist mit ca. 4500 Ladepunkten (Stand Mai 2024) in diversen Projekten im Einsatz.

XADER EPLEX

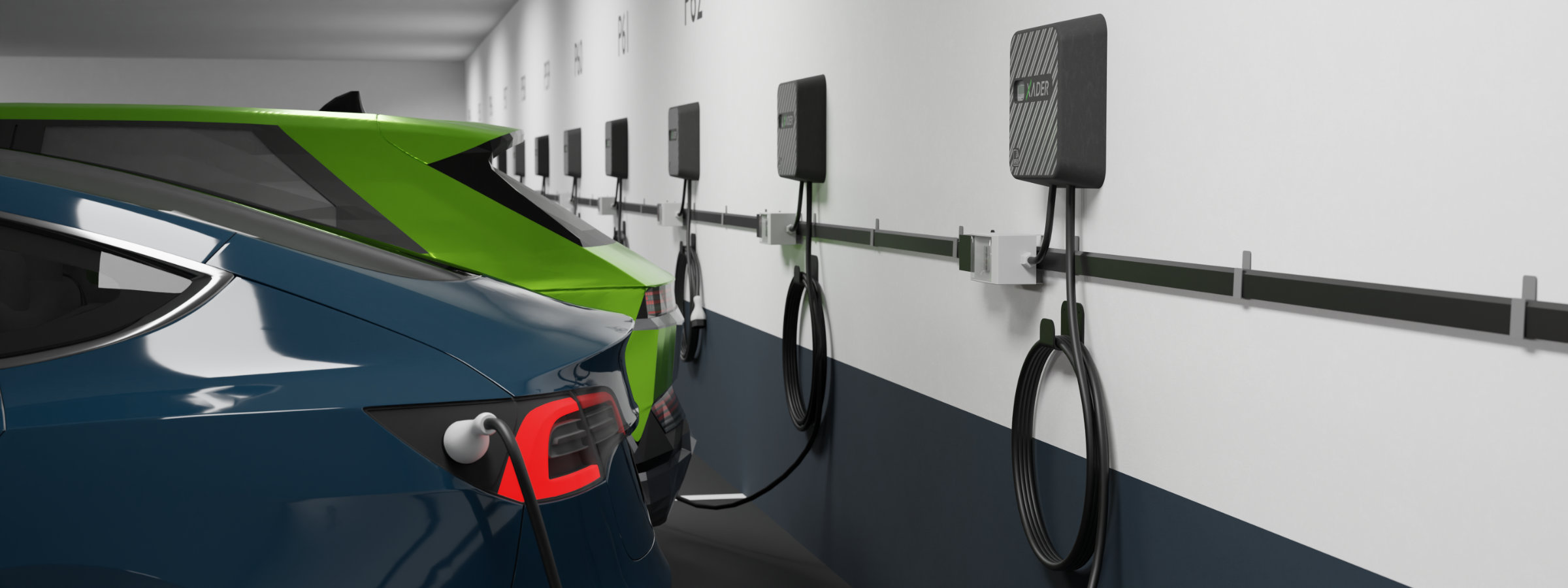

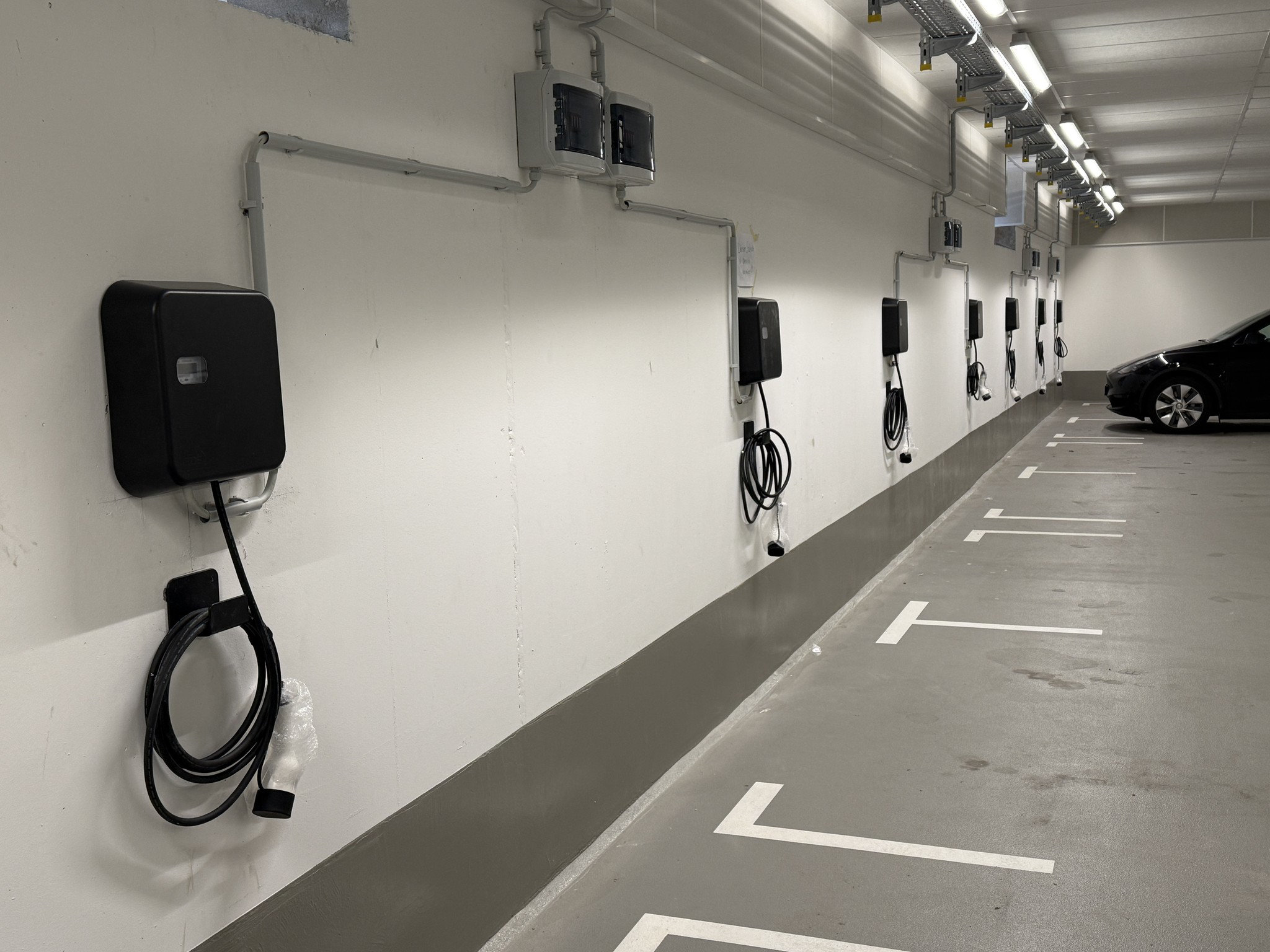

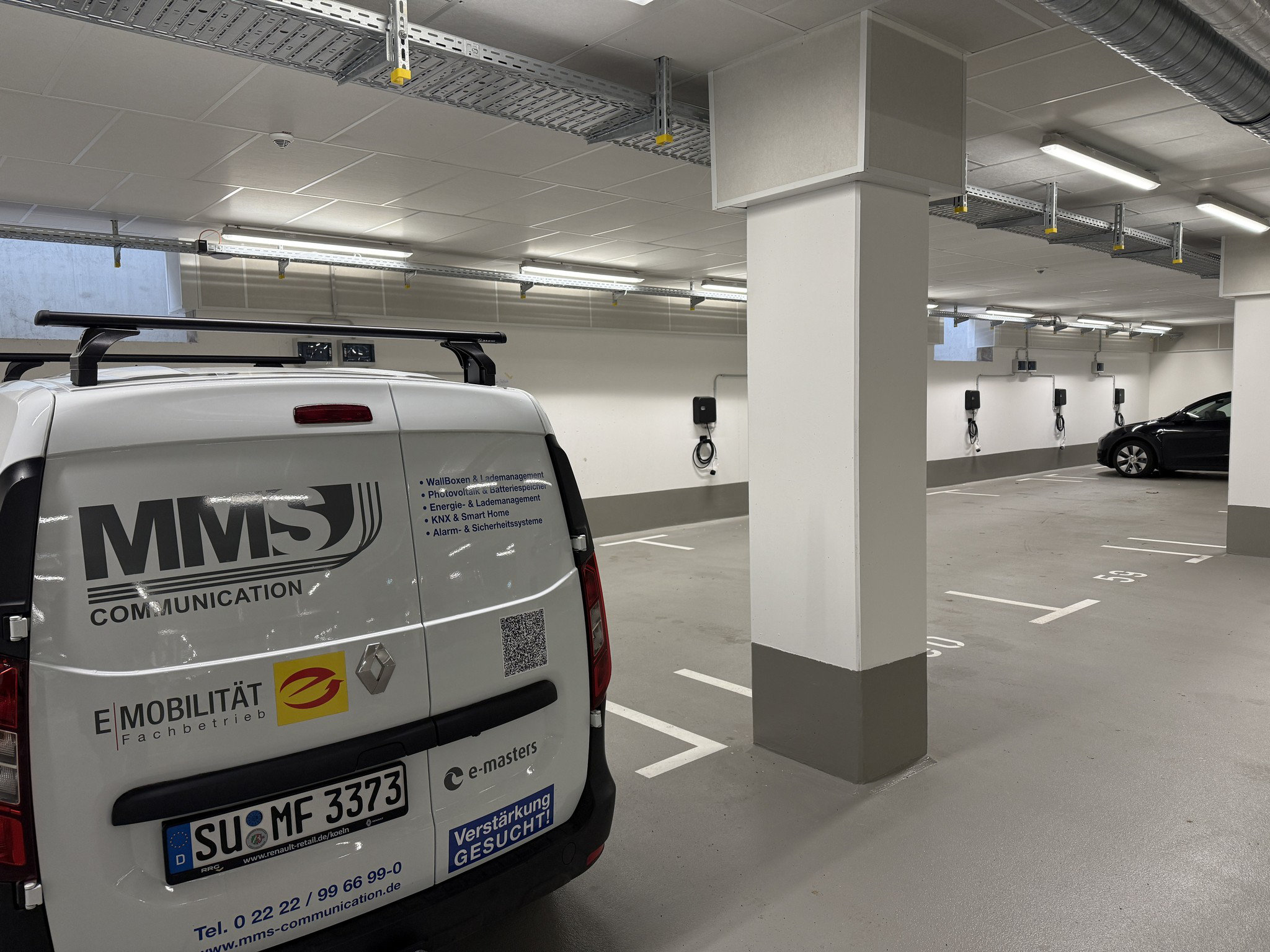

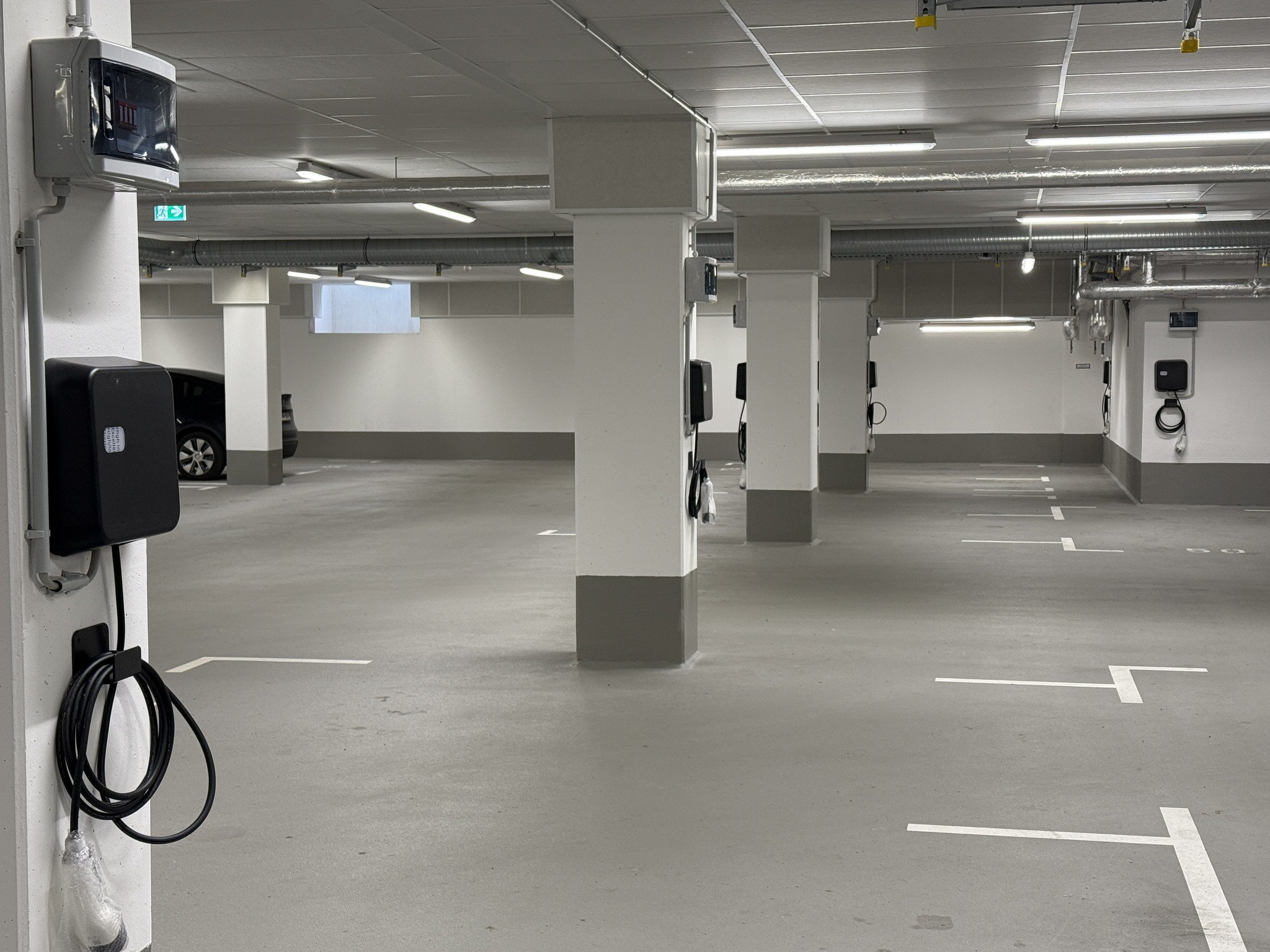

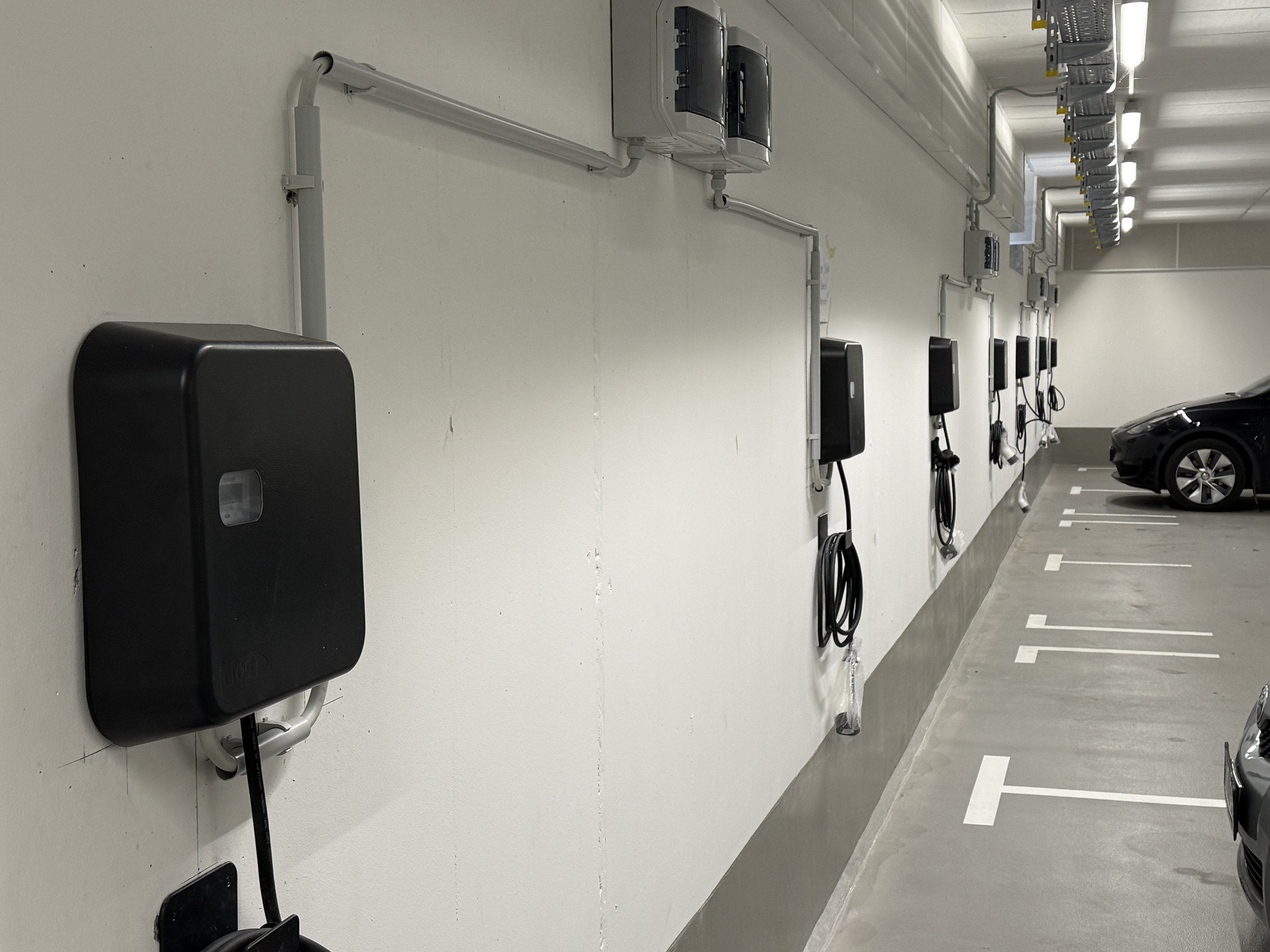

                        Abbildung Parkhaus mit Wallboxen und angeschlossenen Elektrautos

Wir liefern Technik für XADER EPLEX. EPLEX ist eine beindruckende optimierte Ladelösung für Tiefgaragen und Parkhäuser.

Solaranlage im Eigenbau mit 2 cFos Power Brain Wallboxen und PV-Überschussladen (solarem Überschussladen)

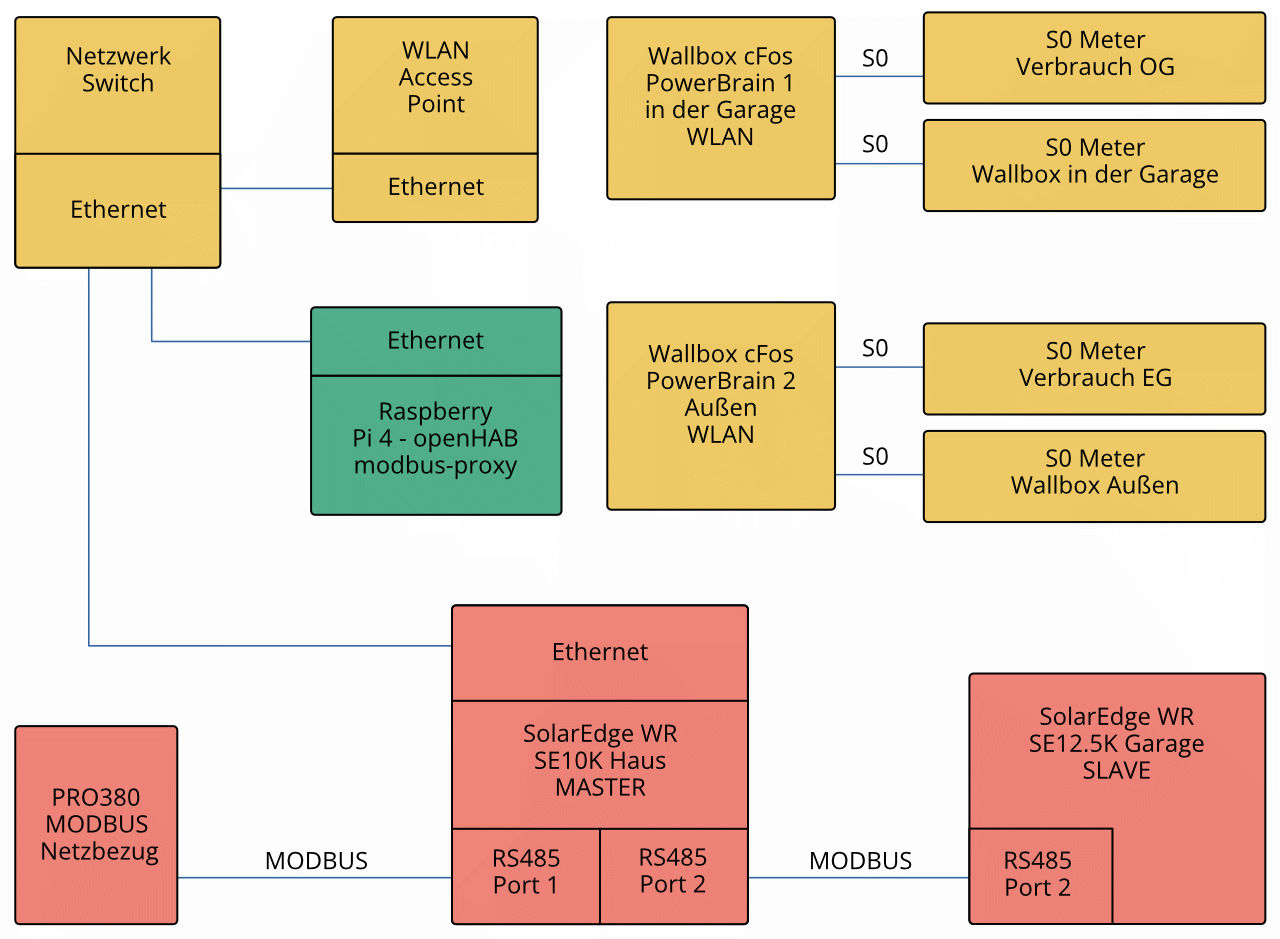

                              Bild Blockschaltplan der Anlage
Blockschaltplan der Anlage

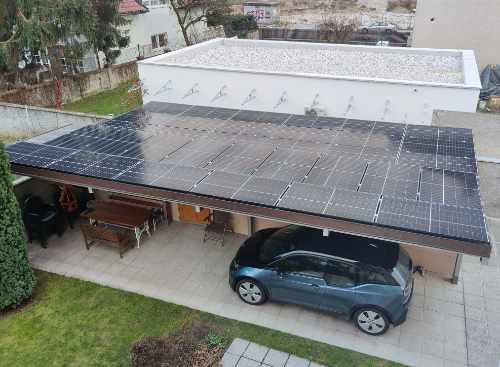

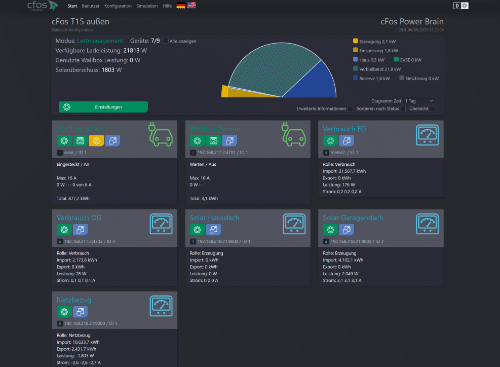

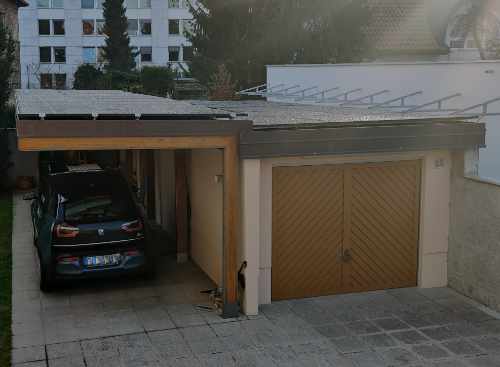

Die Solaranlage hat Miha Sokolov auf dem Garagendach seines Altbaus installiert. Im Haus gibt es zwei Wohneinheiten (EG und OG) mit jeweils einem Stromzähler für den Verbrauch der Wohnung und einer zugehörigen cFos PowerBrain Wallbox. Die einzelnen Komponenten sind mittels LAN, WLAN und Modbus miteinander verbunden (siehe Schaltplan rechts).

Beschreibung der Anlage in der c't (Paywall)

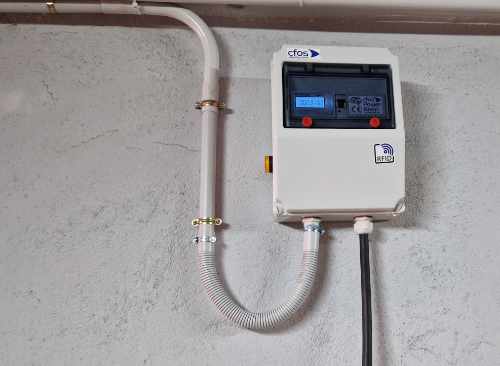

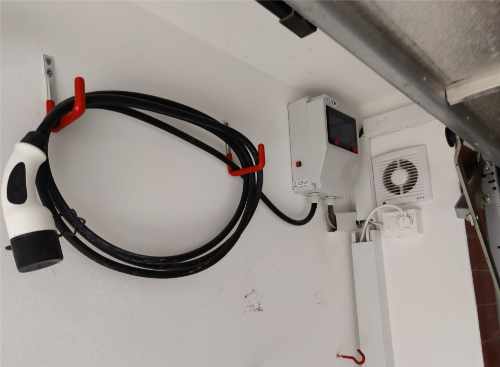

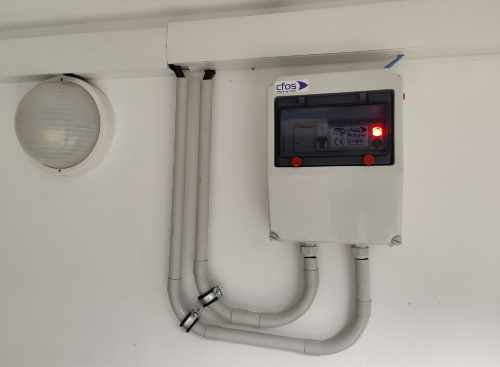

PV-Überschussladen (Solares Überschussladen) mit PV-Anlage und cFos Power Brain Wallbox

cFos Power Brain Wallbox mit drei Zählern:

  • Verbrauchszähler für PKW-Ladestrom
  • Hausverbrauchszähler
  • PV-Produktion wird aus dem Sun2000 WR von Huawei ausgelesen

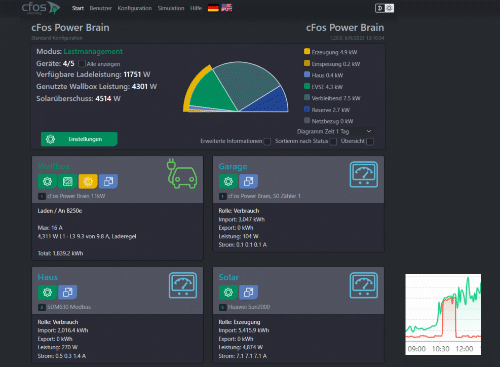

Die Wallbox ist für Überschussladen konfiguriert. In Bild 2 rechts unten sieht man, wie das Auto (rote Linie) nur mit PV-Strom (grüne Linie) geladen wird.

Logo Berger Stromversorgungen

Von Berger Stromversorgungen realisierte Projekte

Projekt 1

Elektrifizierung von 11 Stellplätzen eines Firmenparkplatzes für Mitarbeiter und Besucher

Ausgangslage: Keine Ladestationen vorhanden. Elektrifizierung von 11 Stellplätzen gewünscht. Vorgabe von Ladehardware verschiedener Hersteller. 9x 22 kW AC-Wallboxen und 1x 90 kW DC-Ladestation (mit 2 Ladepunkten).

Herausforderung: Kombination von AC- und DC-Ladestationen sowie Kombination verschiedener Hersteller. Begrenzte Leistung am Hausanschluss sowie an der Zuleitung für die Ladeinfrastruktur.

Lösung: Dynamisches Lastmanagement am Hausanschluss sowie statisches Lastmanagement für Unterverteilung für Ladeinfrastruktur mit cFos Charging Manager.

Projekt 2

Erweiterung einer bestehenden Ladeinfrastruktur eines Flottenparkplatzes für ein Bustouristikunternehmen

Ausgangslage: Parkplatz bestehend aus 4x öffentlich betriebenen 22 kW AC-Wallboxen, die der Firmenflotte und Dritten zur Verfügung stehen, soll um 1x 60 kW DC-Ladestation erweitert werden, ohne Vergrößerung der vorhandenen Zuleitung der Ladeinfrastruktur.

Herausforderung: Einbindung und Vernetzung der vorhandenen und der neu zu errichtenden Ladeinfrastruktur in ein System. Nicht ausreichende Anschlussleistung für den Parallelbetrieb aller Ladestationen nach Nachrüstung der DC-Ladestation. Einbindung aller Ladestationen in ein Abrechnungsbackend, da die Ladestationen zusätzlich öffentlich betrieben werden.

Lösung: Einbindung aller Ladestationen (4x AC und 1x DC) in statisches Lastmanagement mit cFos Charging Manager sowie Einbindung aller Ladestationen an ein übergeordnetes Abrechnungsbackend zur eichrechtskonformen Abrechnung.

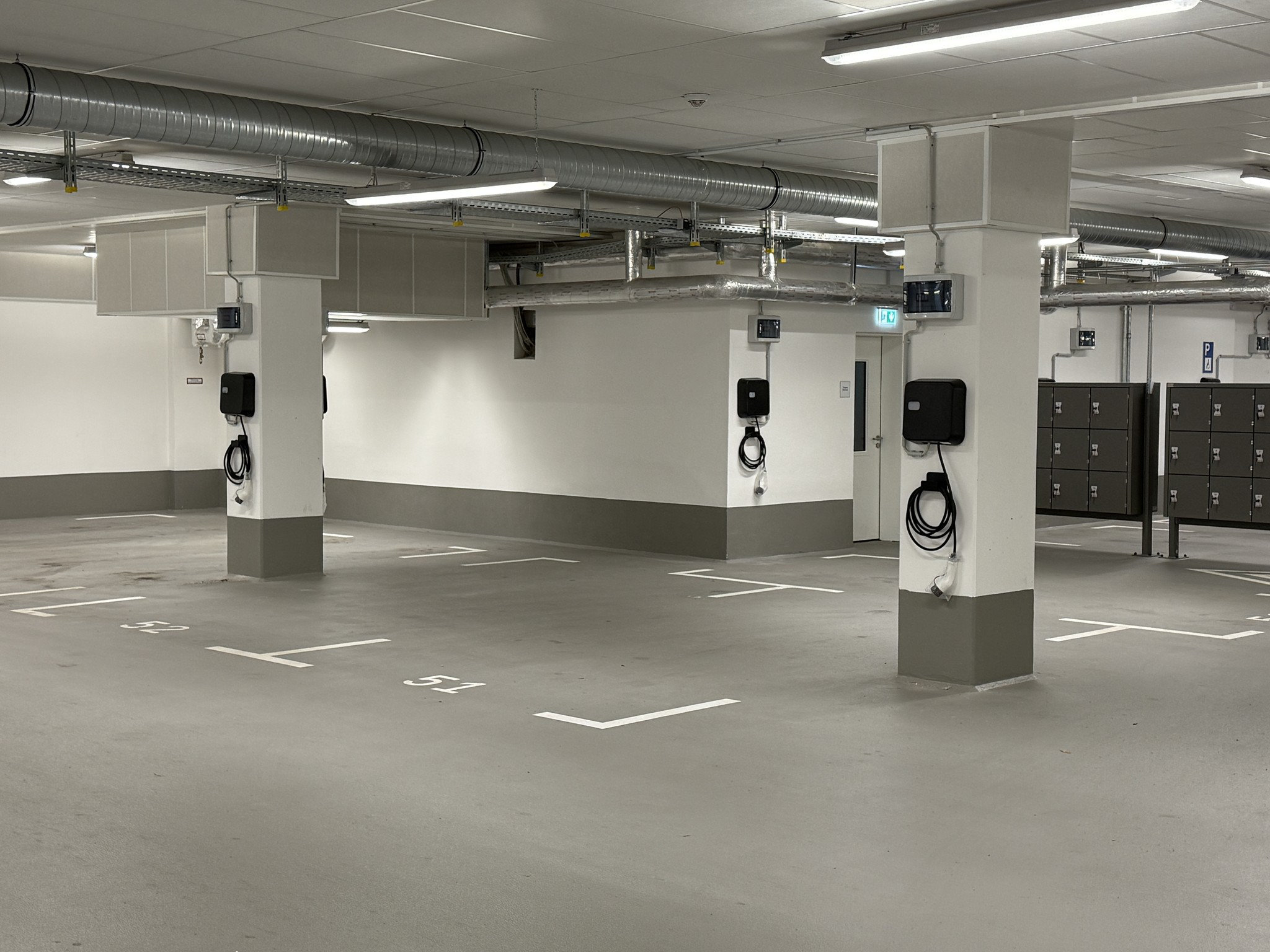

Mehrfamilienhaus mit 13 Parteien und Tiefgarage

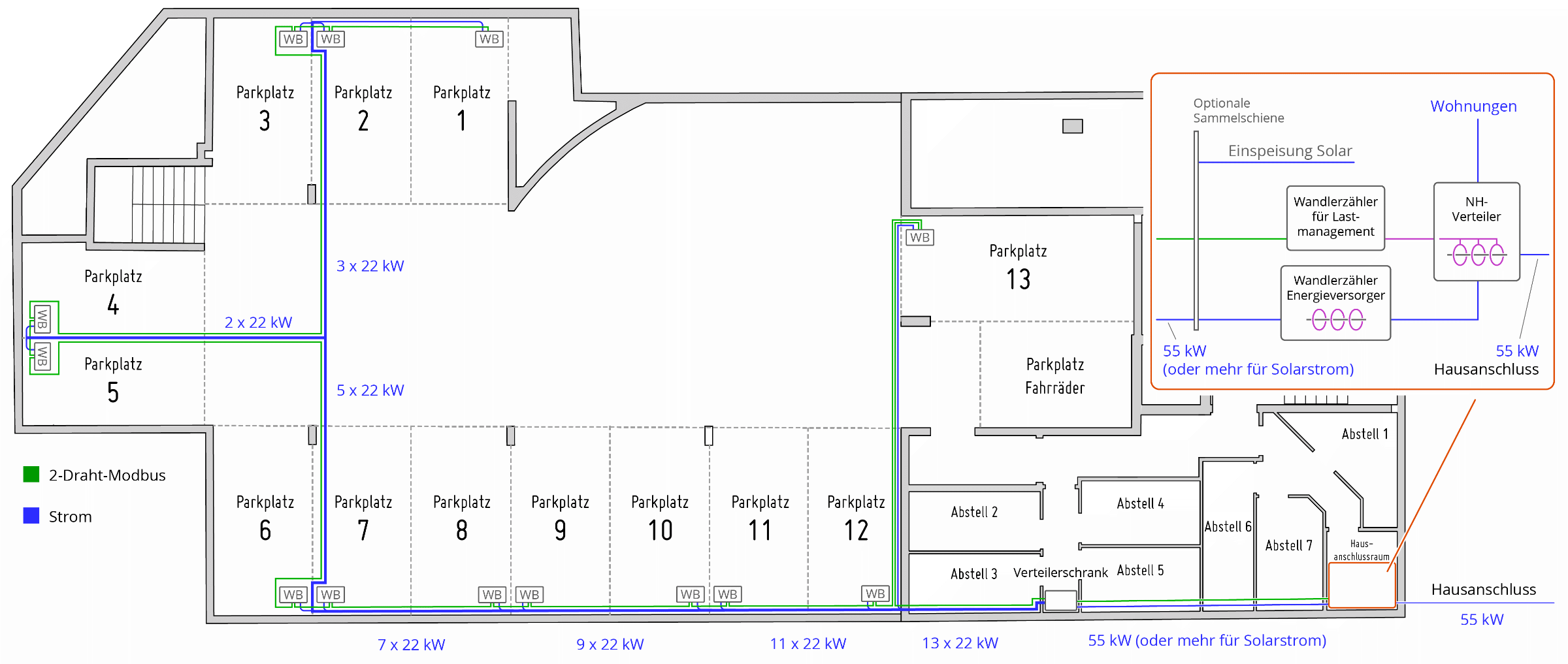

                        Abbildung Anschluss und Ladeinfrastruktur

Mehrfamilienhaus mit 13 Parteien (Wohnraum) und 13 Parkplätzen in Tiefgarage. Warmwasserbereitung über Zentralheizung, daher Hausanschlussleistung 55kW. 70kWp Solaranlage (PV) mit Einspeisung auf Sammelschiene.

Ausführliche Beschreibung der Anlage

Ihre Anlage

Was für eine Anlage haben Sie mit cFos Charging Manager realisiert? Wir freuen uns über Rückmeldungen und würden gerne weitere Anlagen hier zeigen. Kontaktieren Sie uns.

Andere realisierte Projekte

Wir sind stolz in den vergangenen 2 Jahren (Stand 10/2022) so viele interessante Projekte mit unseren Partnern realisiert zu haben:

  • Viele Projekte für Einfamilienhaus mit 1-2 Wallboxen, Einbindung von Solaranlagen diverser Hersteller, PV-Überschussladen, Einbindung Batteriespeicher, z.T. komplexe Laderegln zur Abbildung verschiedener Verbrauchssituationen
  • Privater solarer Ladepark mit 5 Wallboxen
  • Diverse Projekte für Ladeinfratruktur in Mehrfamilienhäusern (Vermietung, Wohneigentum), Parkplätze und Tiefgaragen (meist ohne Erhöhung der vorhandenen Hausanschlussleistung, diverse Messkonzepte, z.T. mit Einbindung von Solaranlage, z.B. 55 Parkplätze in Tiefgarage, im Bestand oder Neubau
  • Firmenparkplätze mit durchschnittlich ca. 20 Wallboxen, Mischbestückung mit unterschiedlichen Fabrikaten, gemischte Vernetzung LAN / WLAN / Modbus
  • Ladeinfrastruktur Industrie, 150 Parkplätze zu je 3 Ladegruppen, Ziel: Reduktion von Spitzenlast
  • Schnelllader (Berger, Hypercharger) in Kombination mit AC Wallboxen, z.B. auf Fuhrpark für elektrische Lieferfahrzeuge, z.B. 2 Schnellader und 48 AC Ladepunkte
  • Wirkleistungsbegrenzung und Schieflastregelung nach konkreten Vorgaben des lokalen Netzbetreibers zum netzdienlichen Laden
